АТАК - ключевое ПО для цифровой войны

В прошлых материалах мы подробно разобрали что такое EUD и выяснили, зачем вешать смартфон на жилете, прятать его в специальные чехлы и как перевести доставку данных на автономные радиомодемы. Однако сам по себе смартфон в лесу - просто кусок пластика и стекла.

Чтобы превратить его в полноценный тактический терминал, нам нужен софт.

Главным хитом цифрового поля боя уже много лет является программа ATAK "Android Team Awareness Kit". Изначально этот комплекс разрабатывался для американских военных, но его гражданская версия "CivTAK" давно ушла в массы и активно используется в туризме, поисковых операциях и, конечно же, в нашем хобби.

В этой статье мы разберем практическую сторону: из чего состоит экосистема АТАК, как заставить софт стабильно работать, зачем ему плагины и через каких провайдеров в РФ сегодня разворачивается цифровая война на играх.

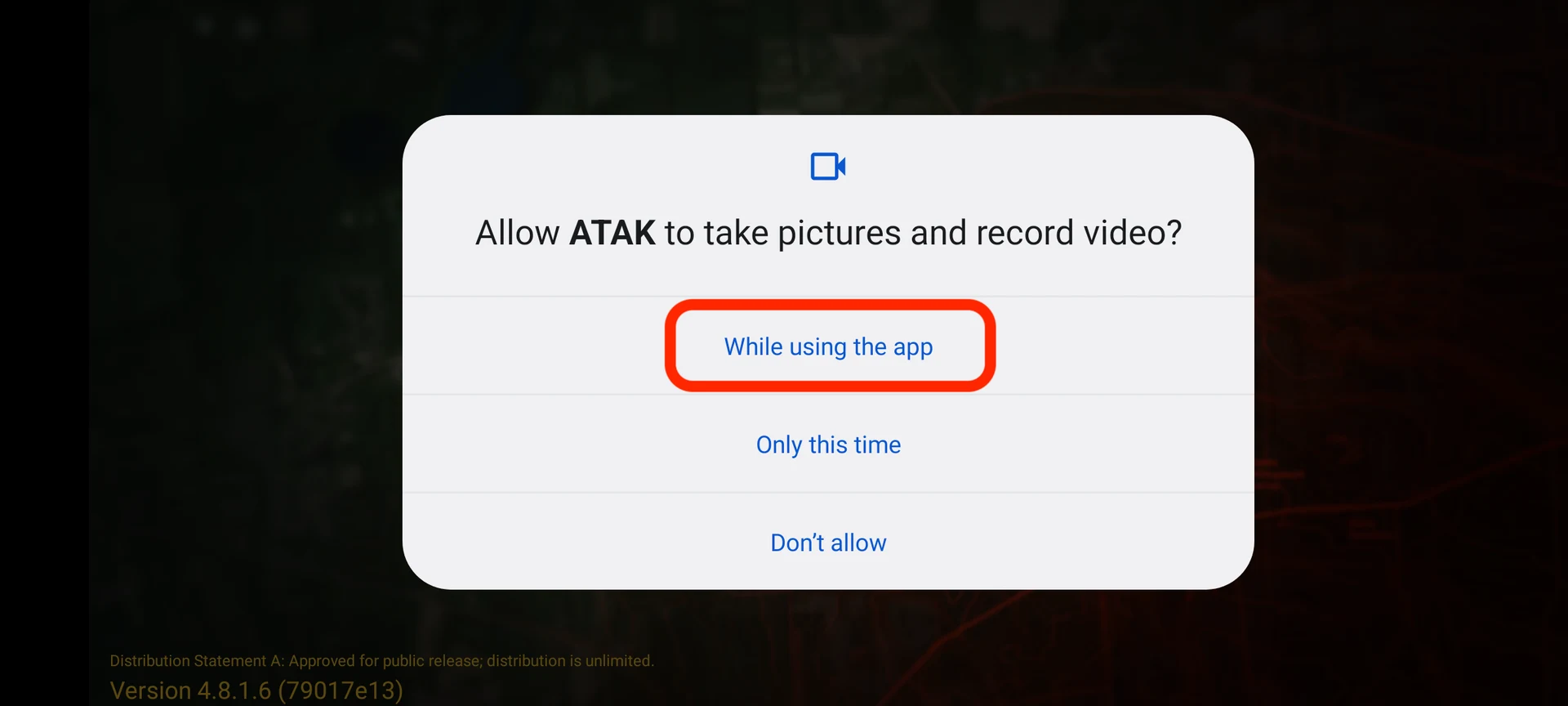

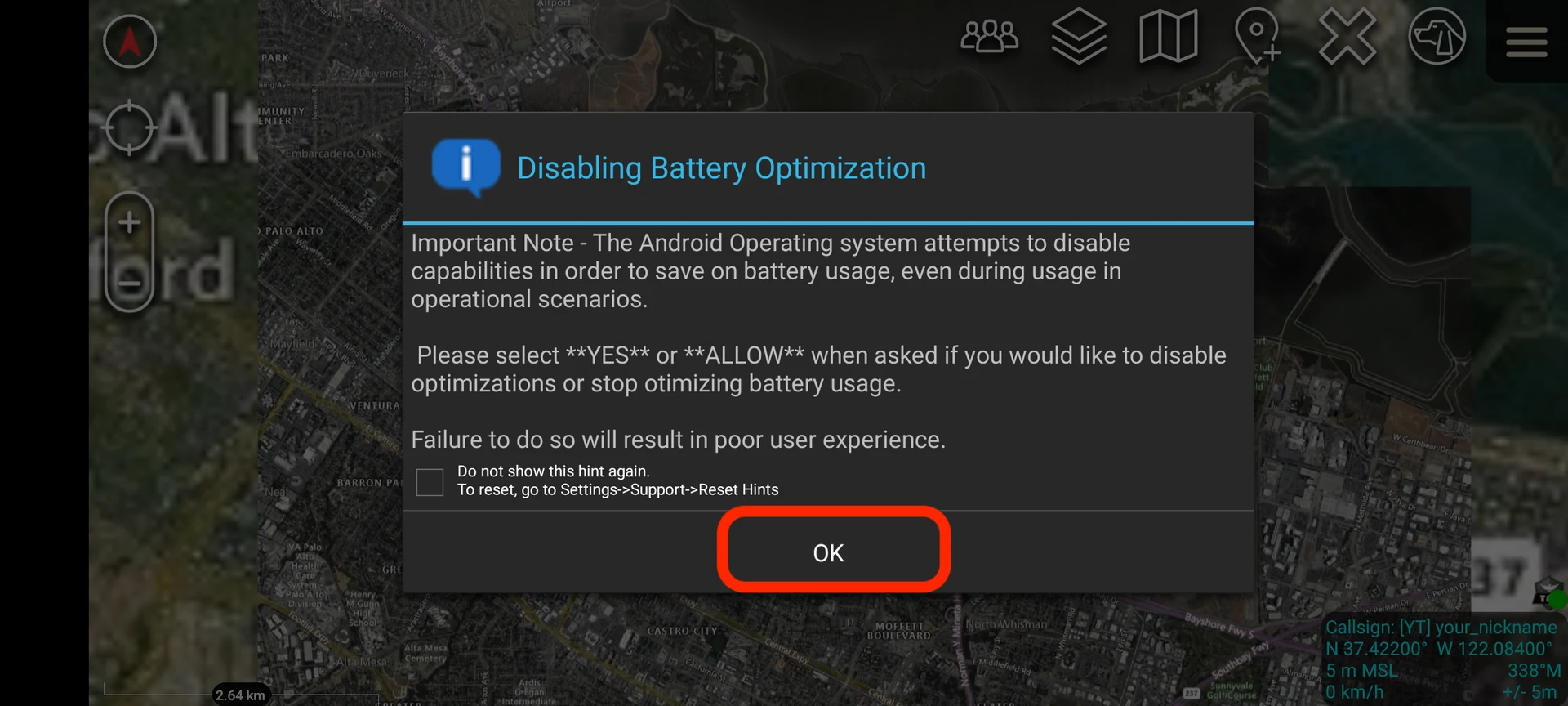

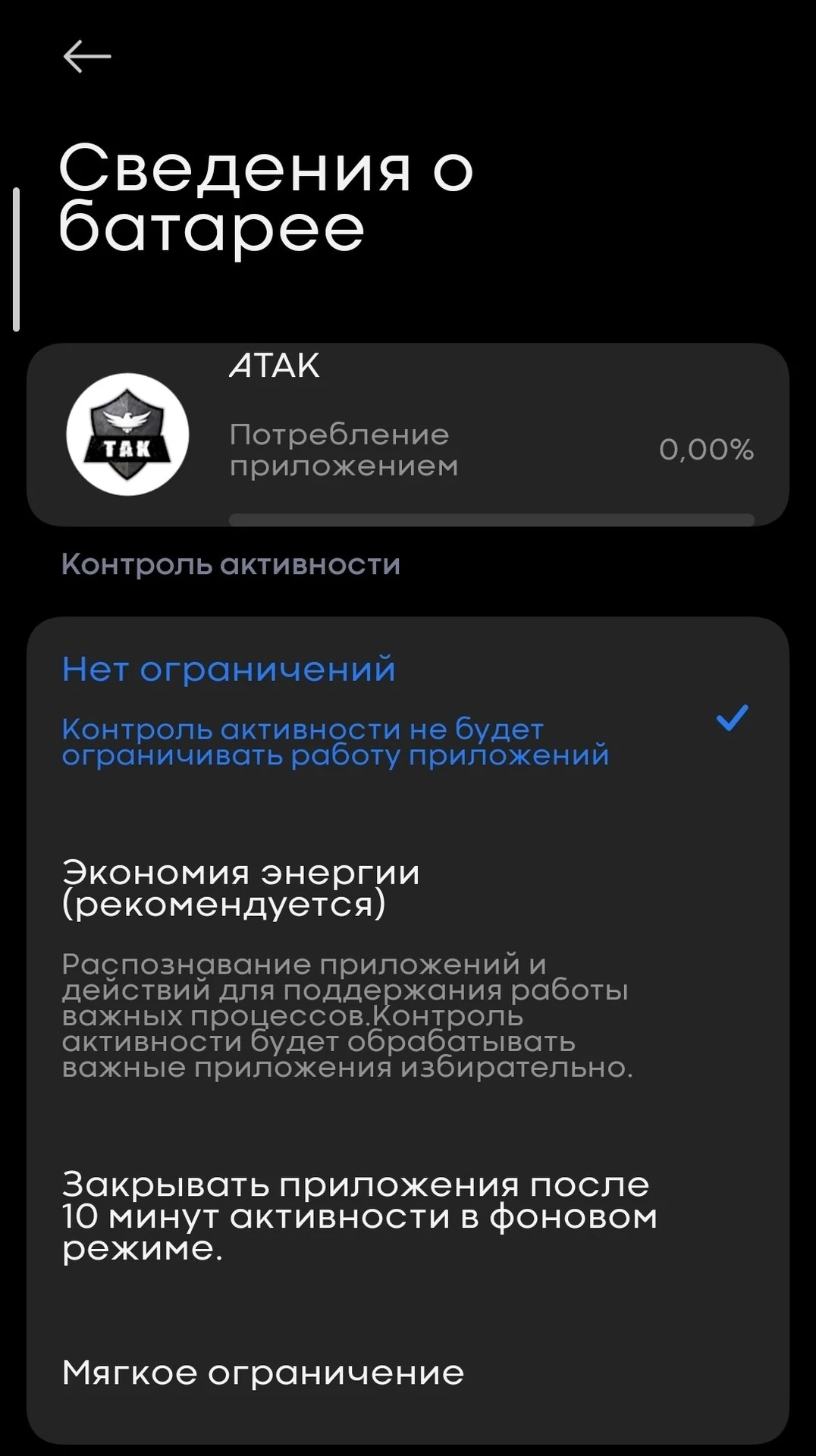

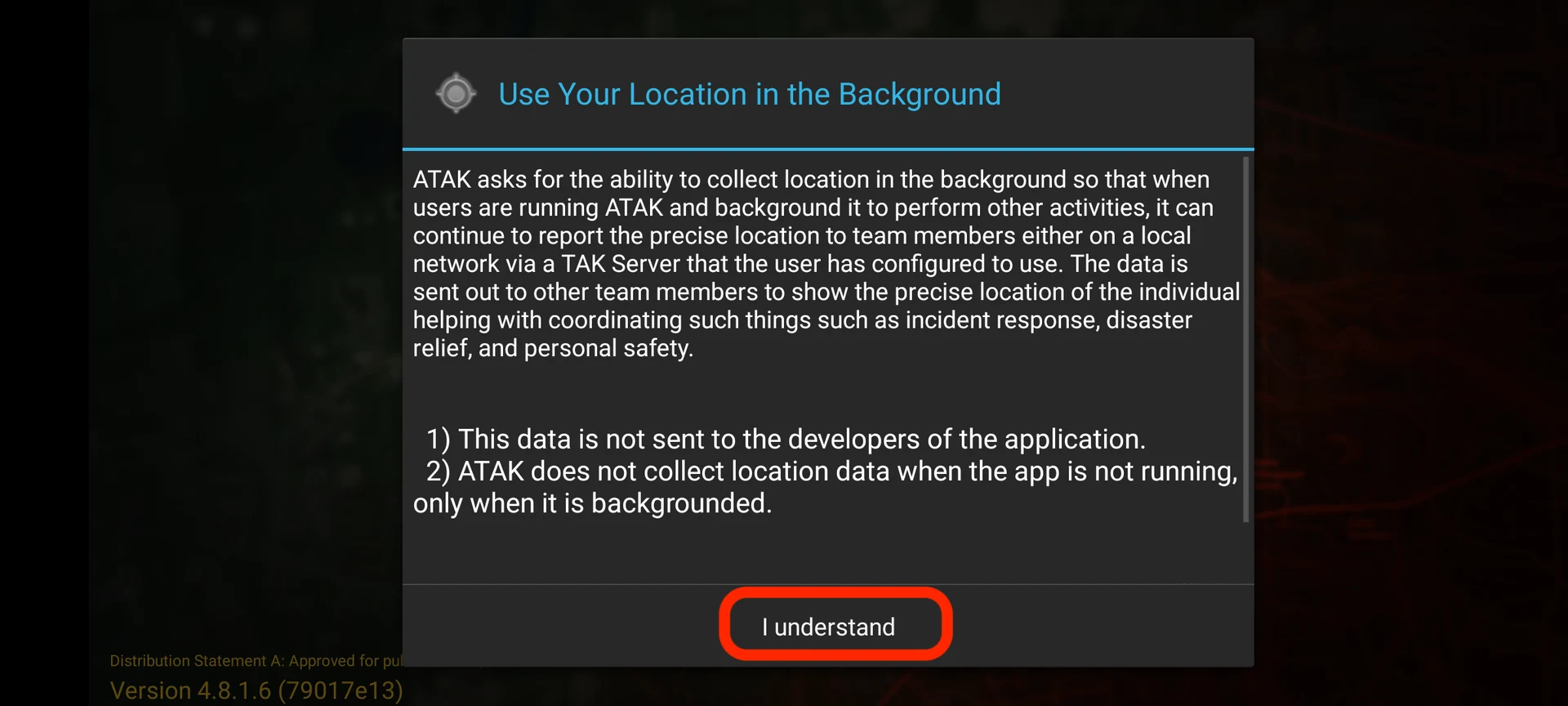

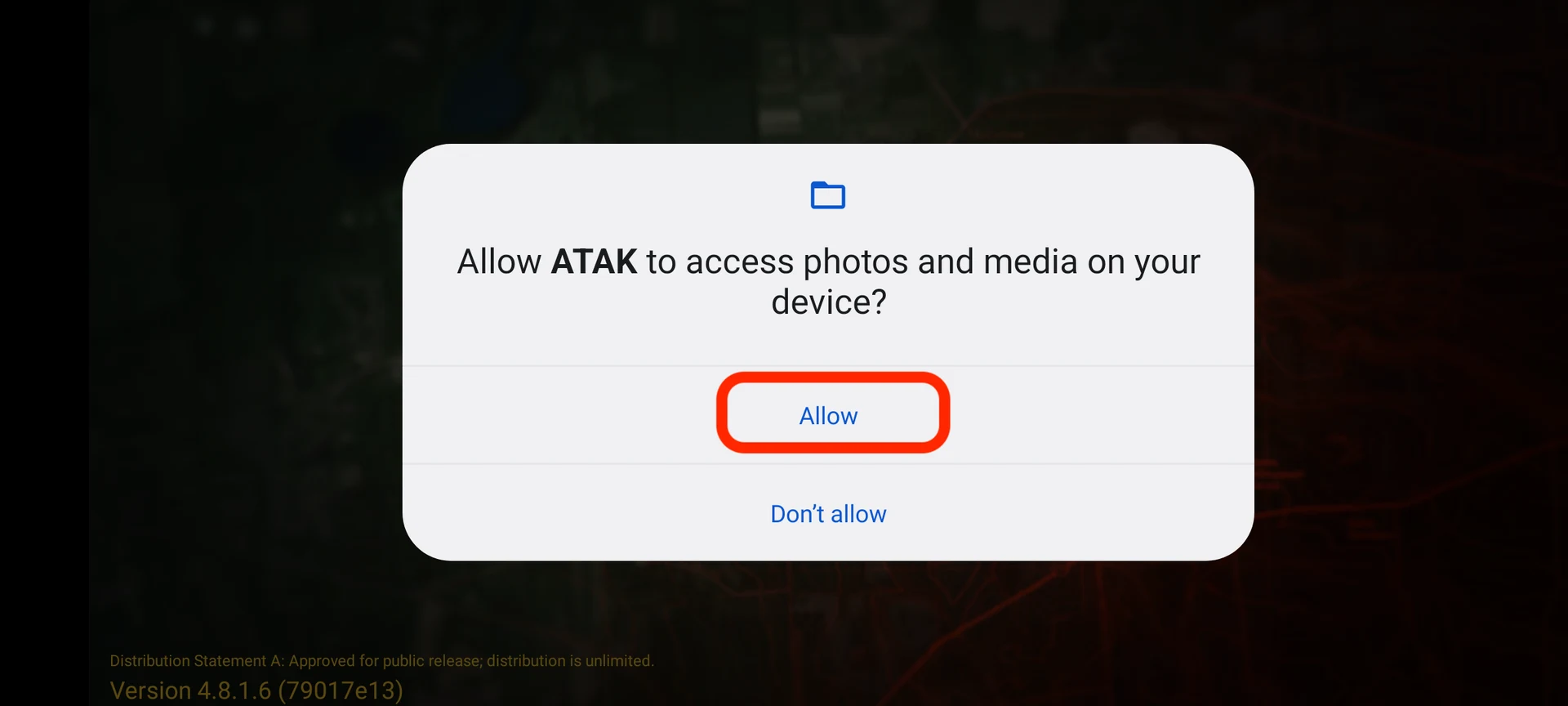

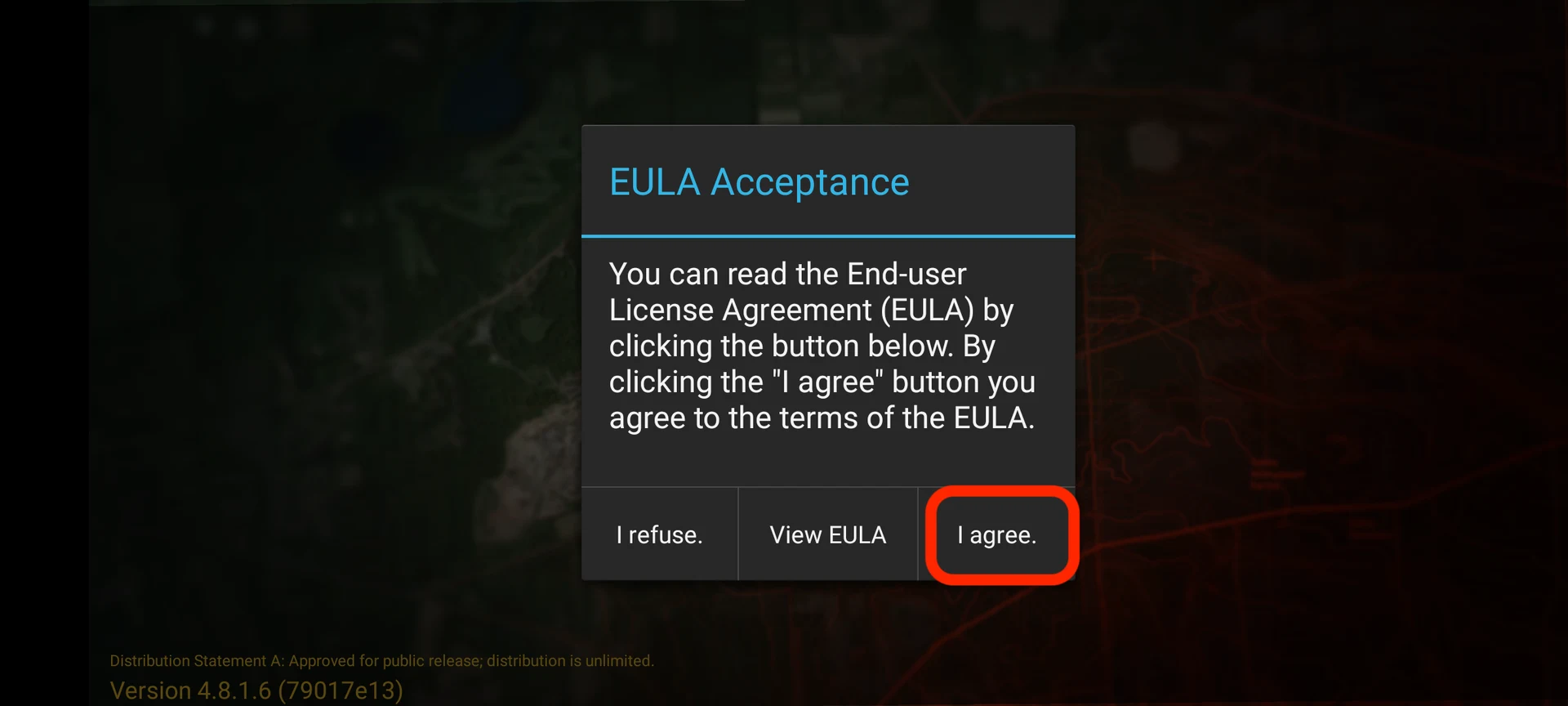

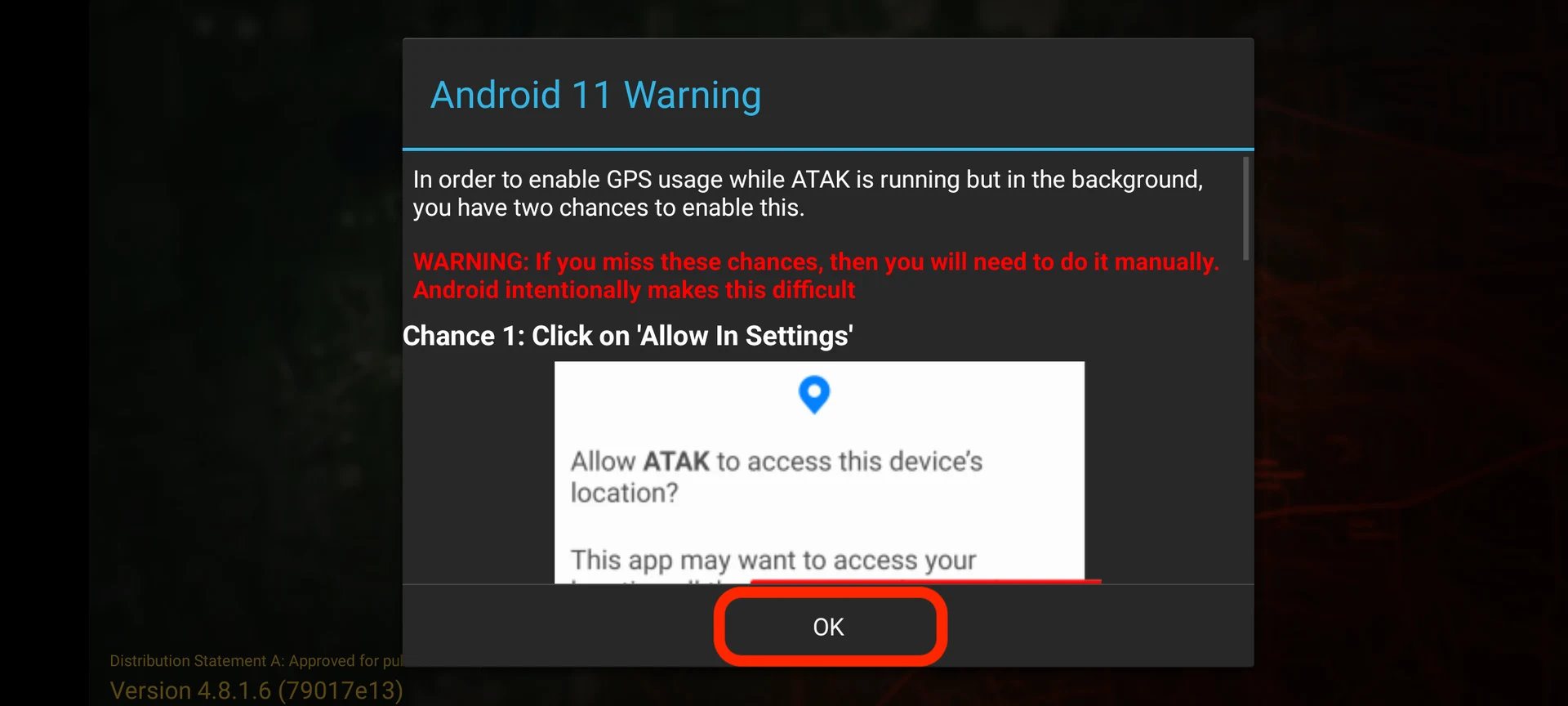

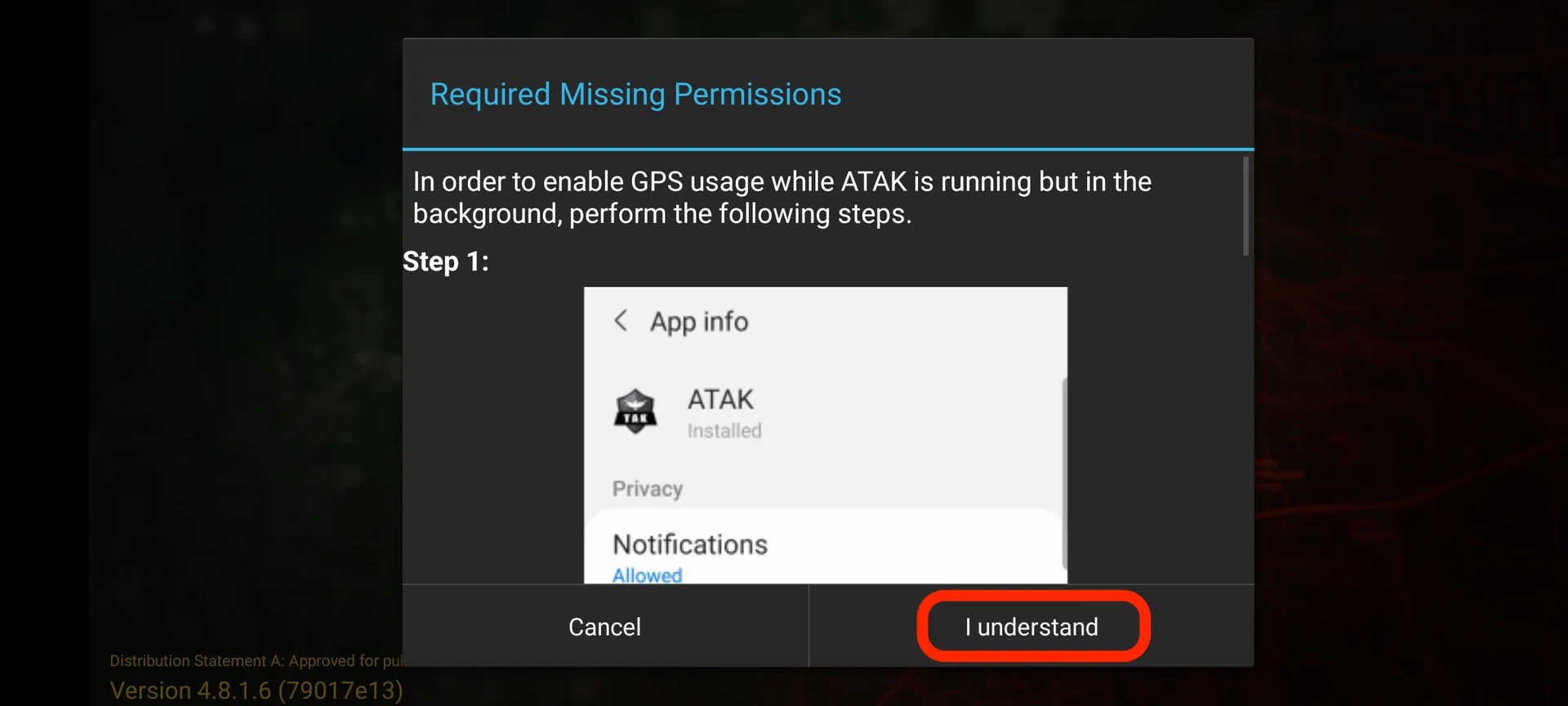

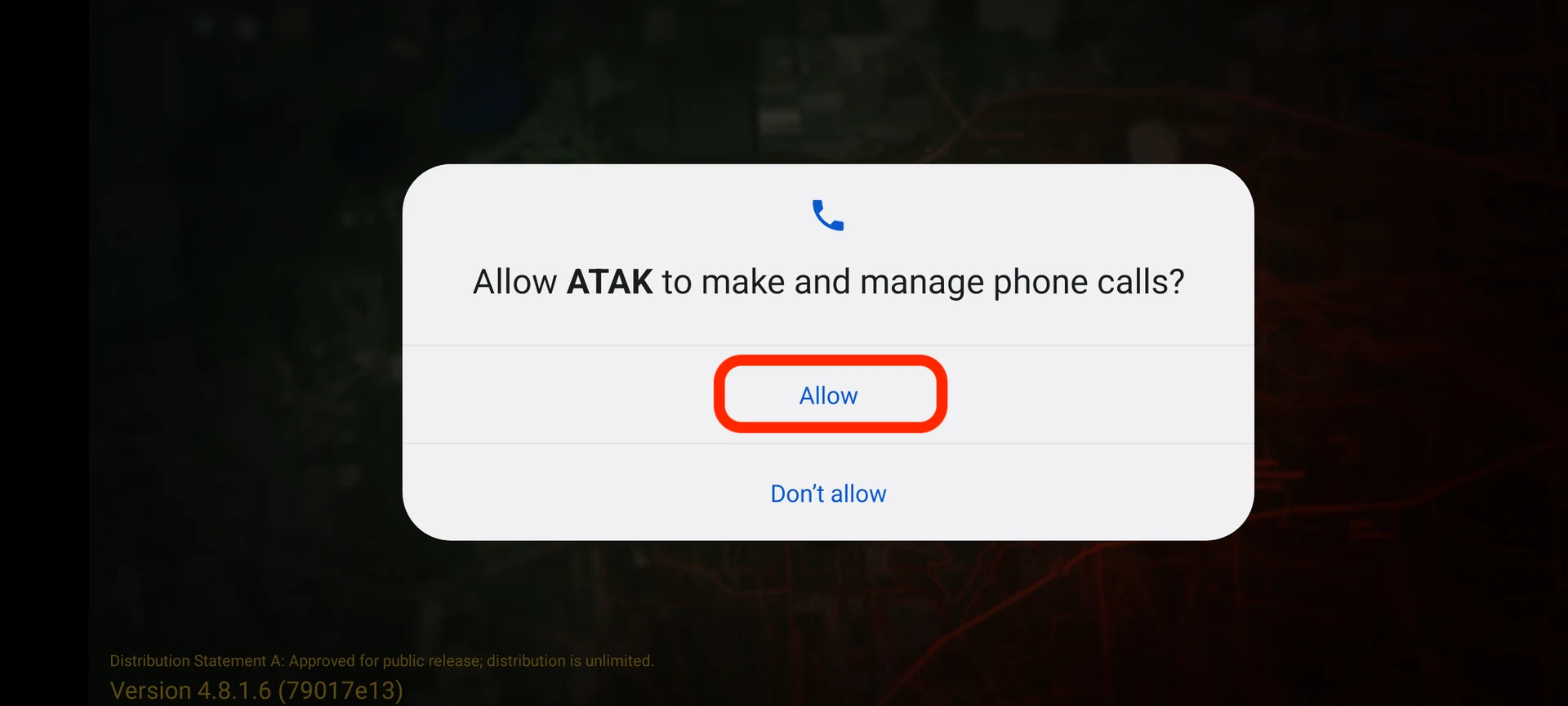

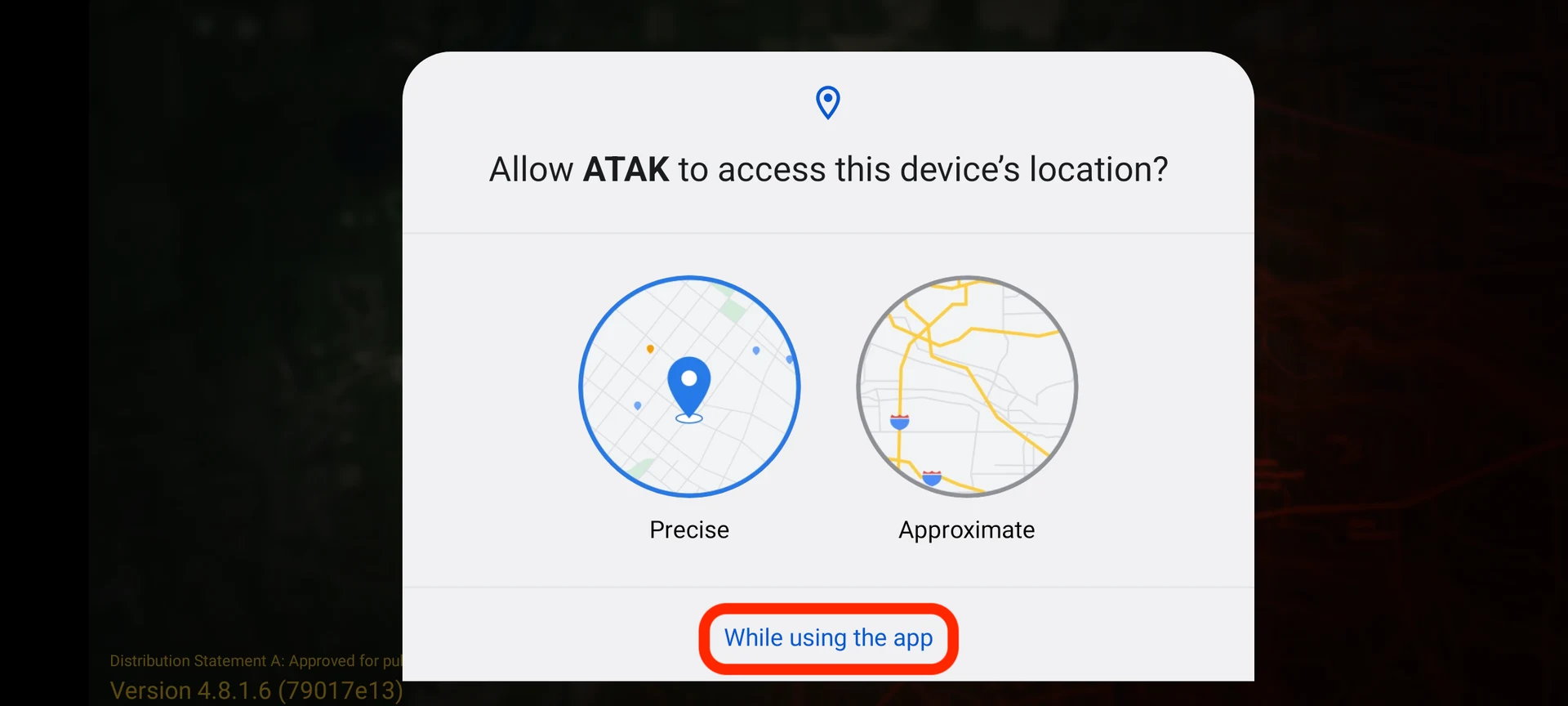

Процесс превращения смартфона в тактический терминал начинается с обычной установки приложения. Но в случае с АТАК уже на этом этапе можно наступить на пару граблей, из-за которых вся система откажется работать.

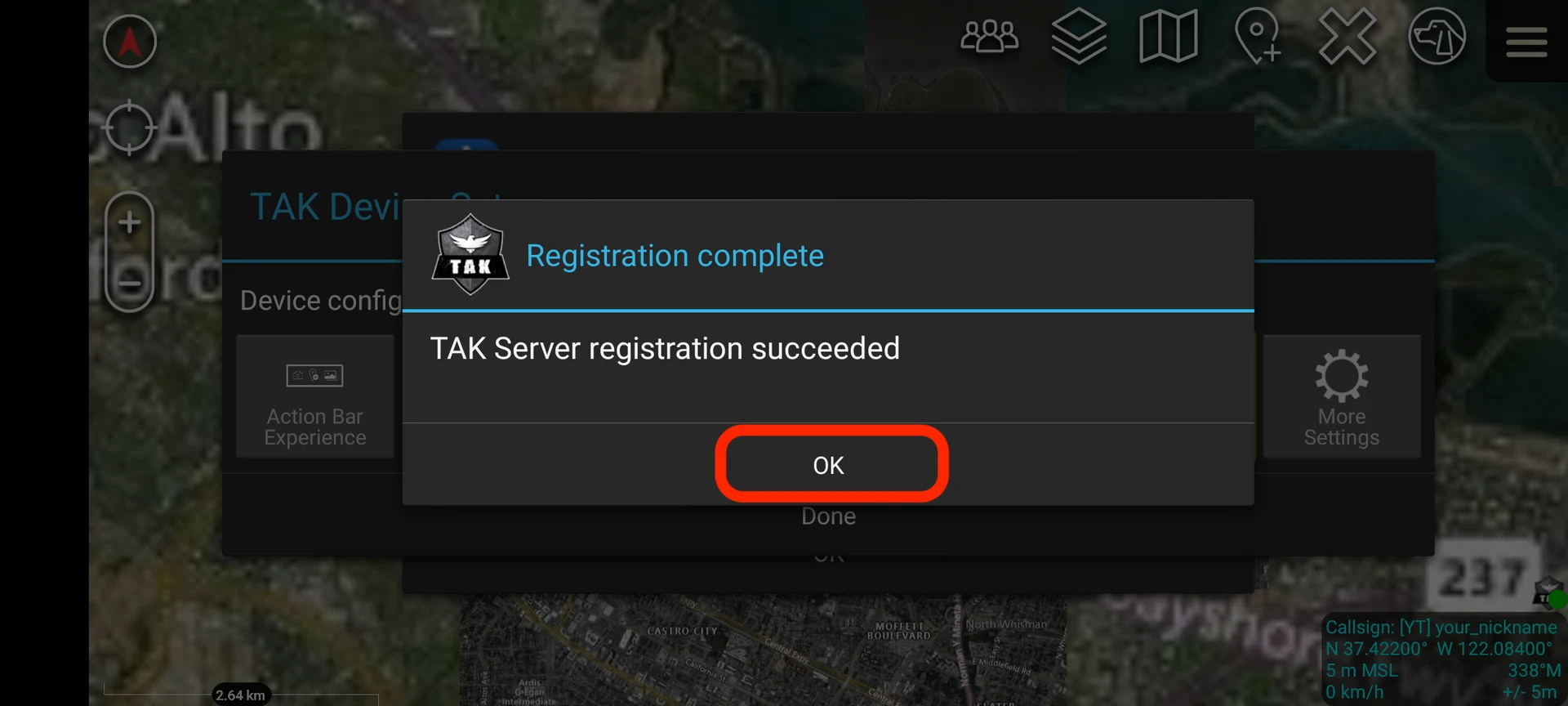

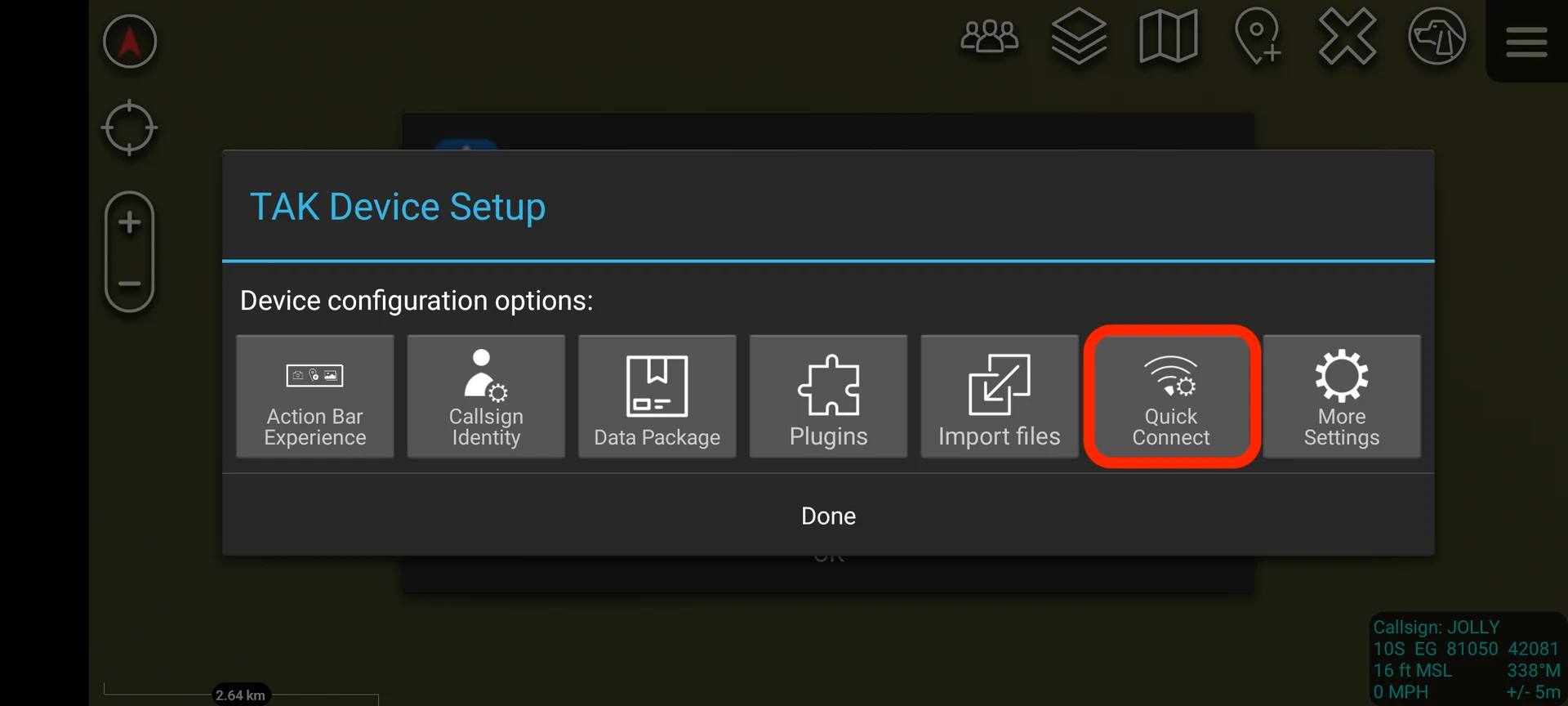

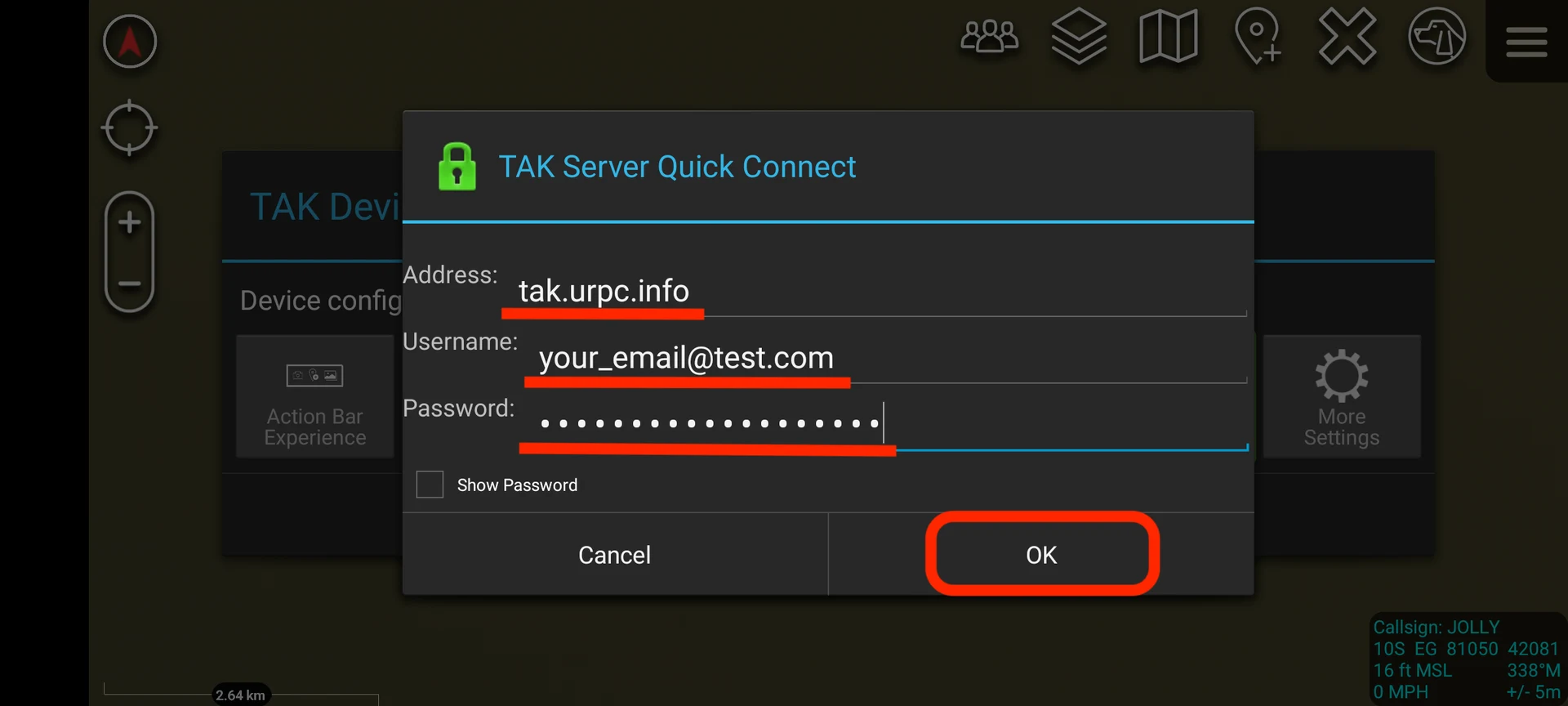

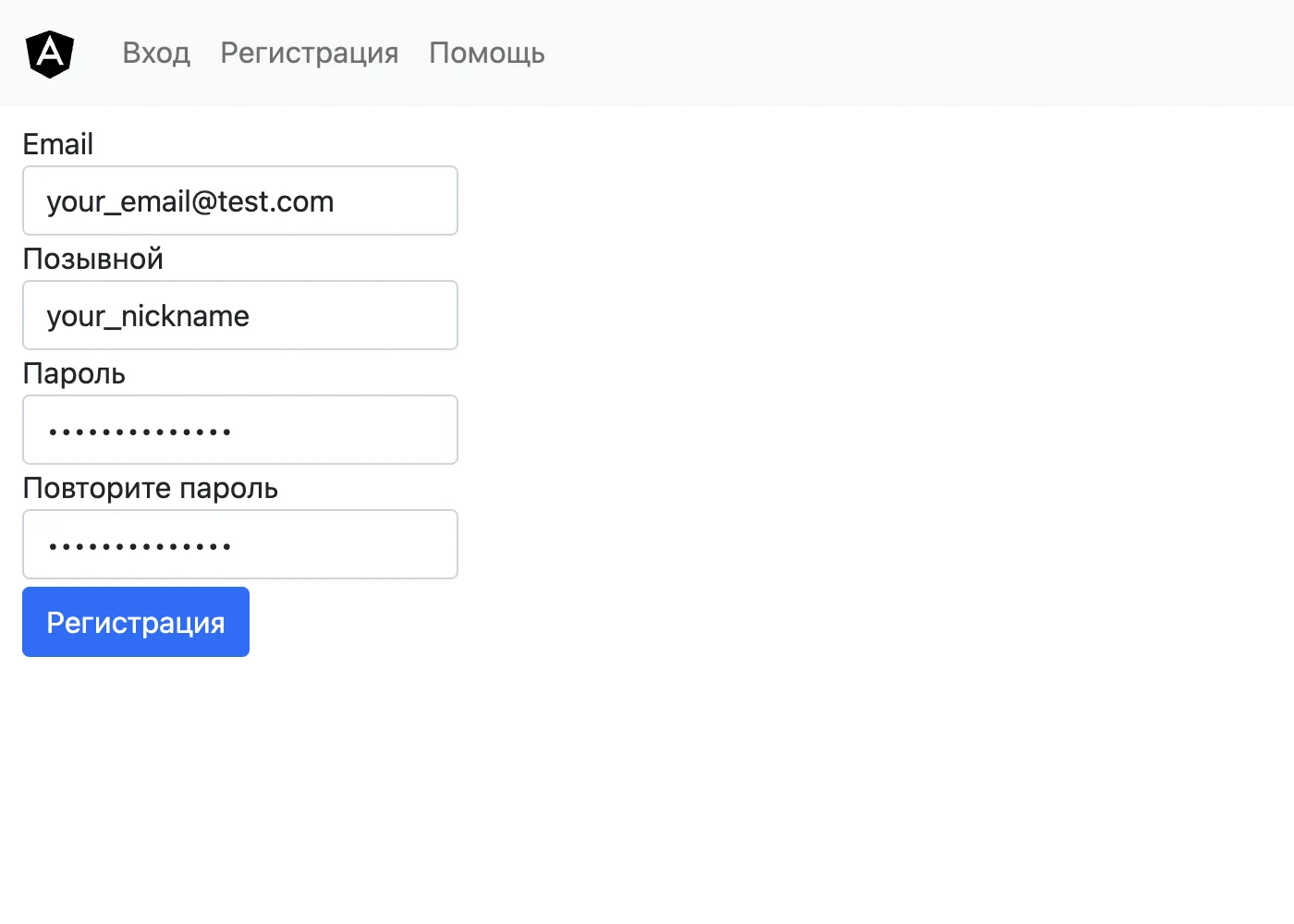

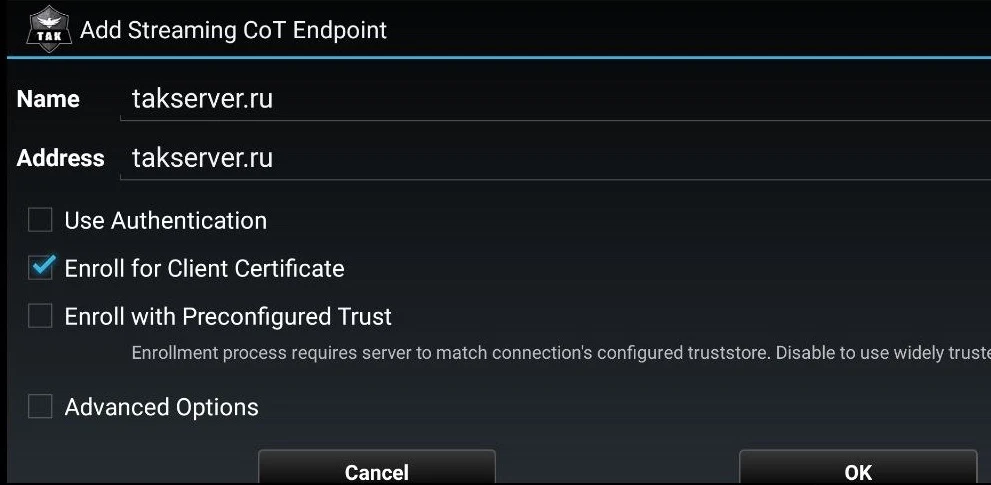

Настроив сам смартфон и разобравшись с разрешениями, мы упираемся в главный вопрос: как объединить все устройства стороны в единую сеть? Сам по себе АТАК - это просто оффлайн-карта. Чтобы девайсы бойцов начали передавать свои координаты и видеть метки штаба, их нужно подключить к общему TAK-серверу.

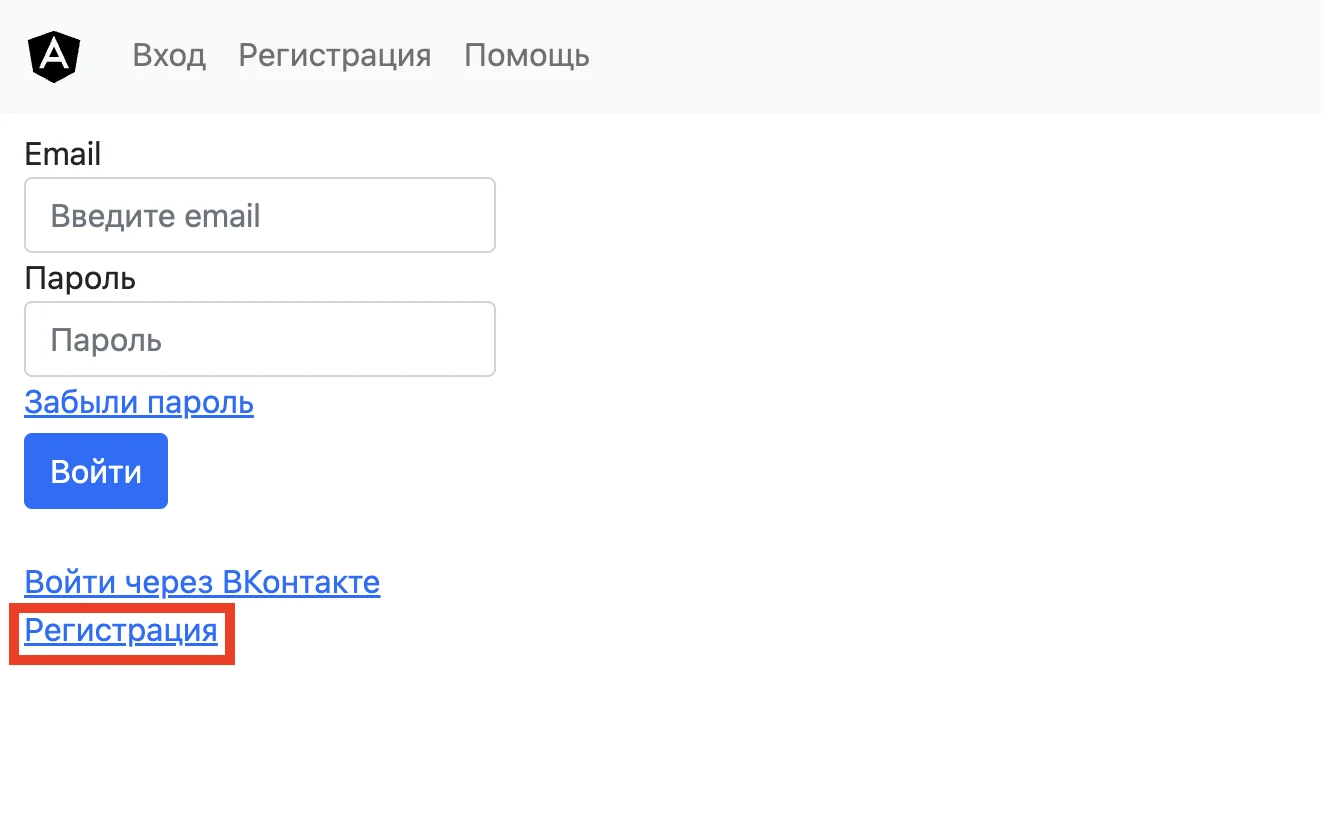

В нашем сообществе сейчас есть два основных провайдера, которые закрывают абсолютно разные задачи - от локальных командных тренировок до масштабных суточных проектов на сотни человек.

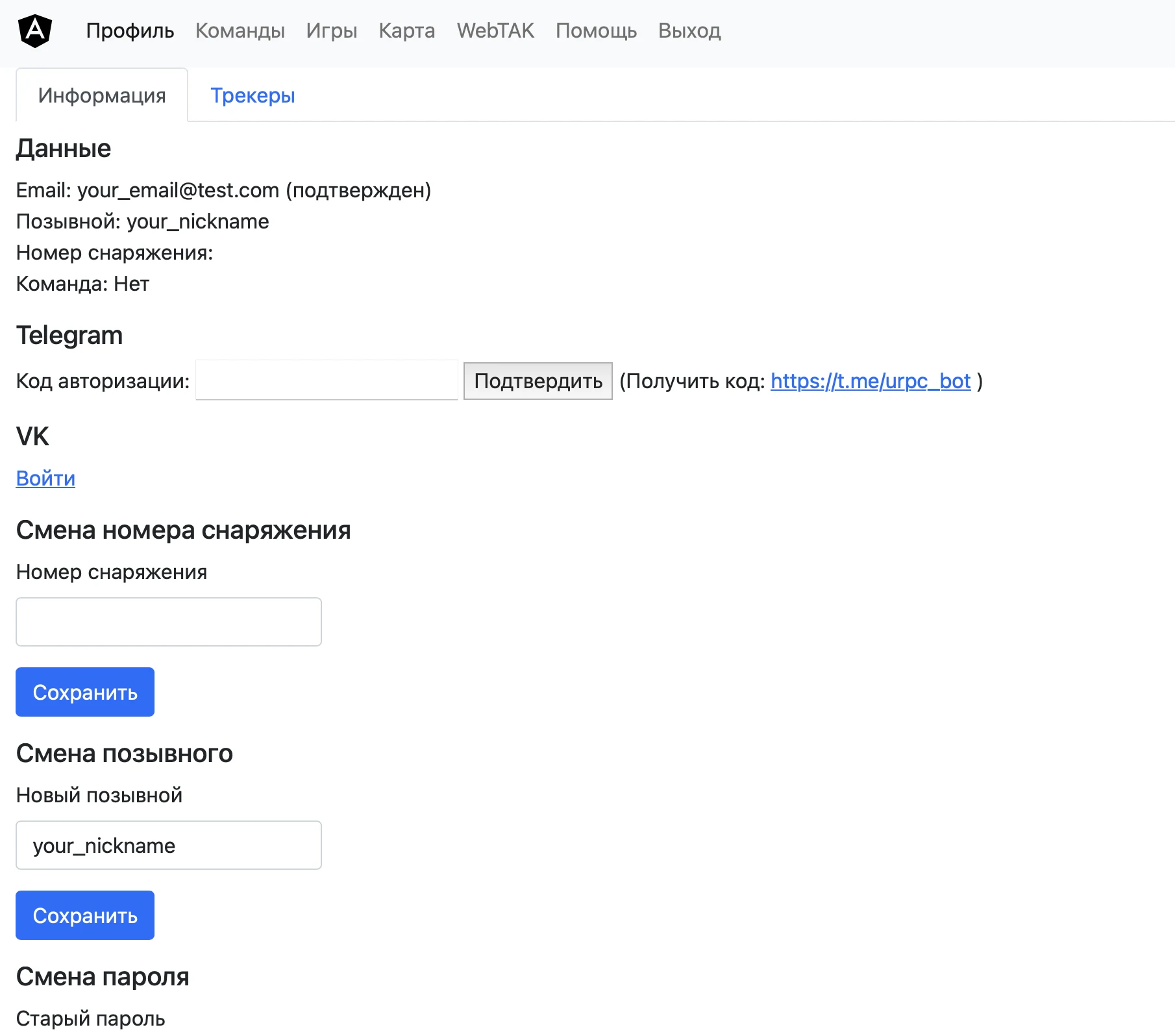

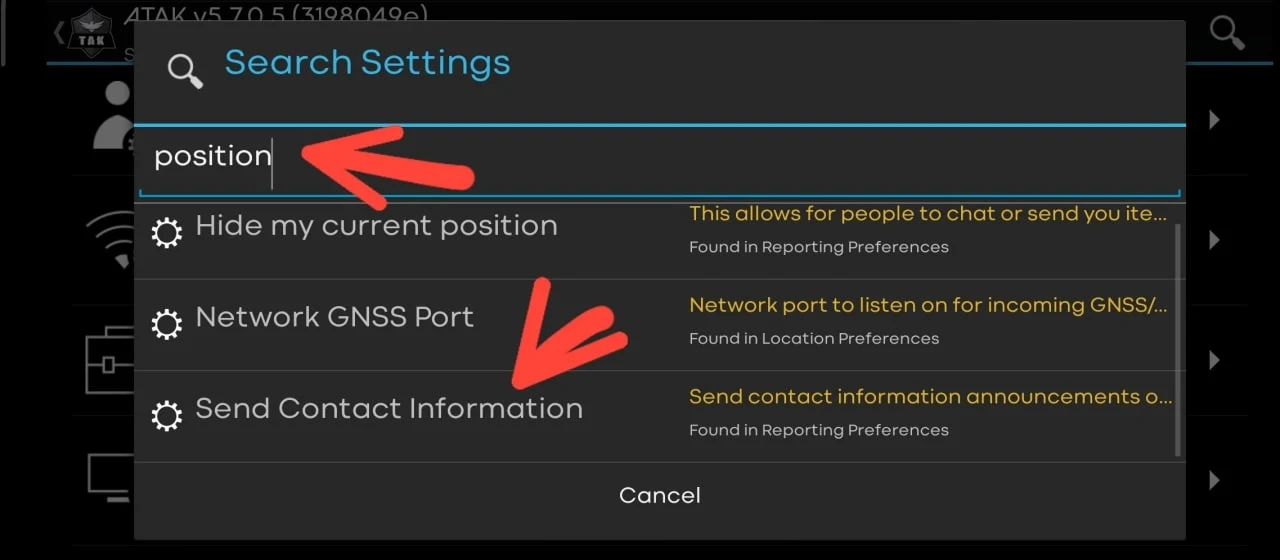

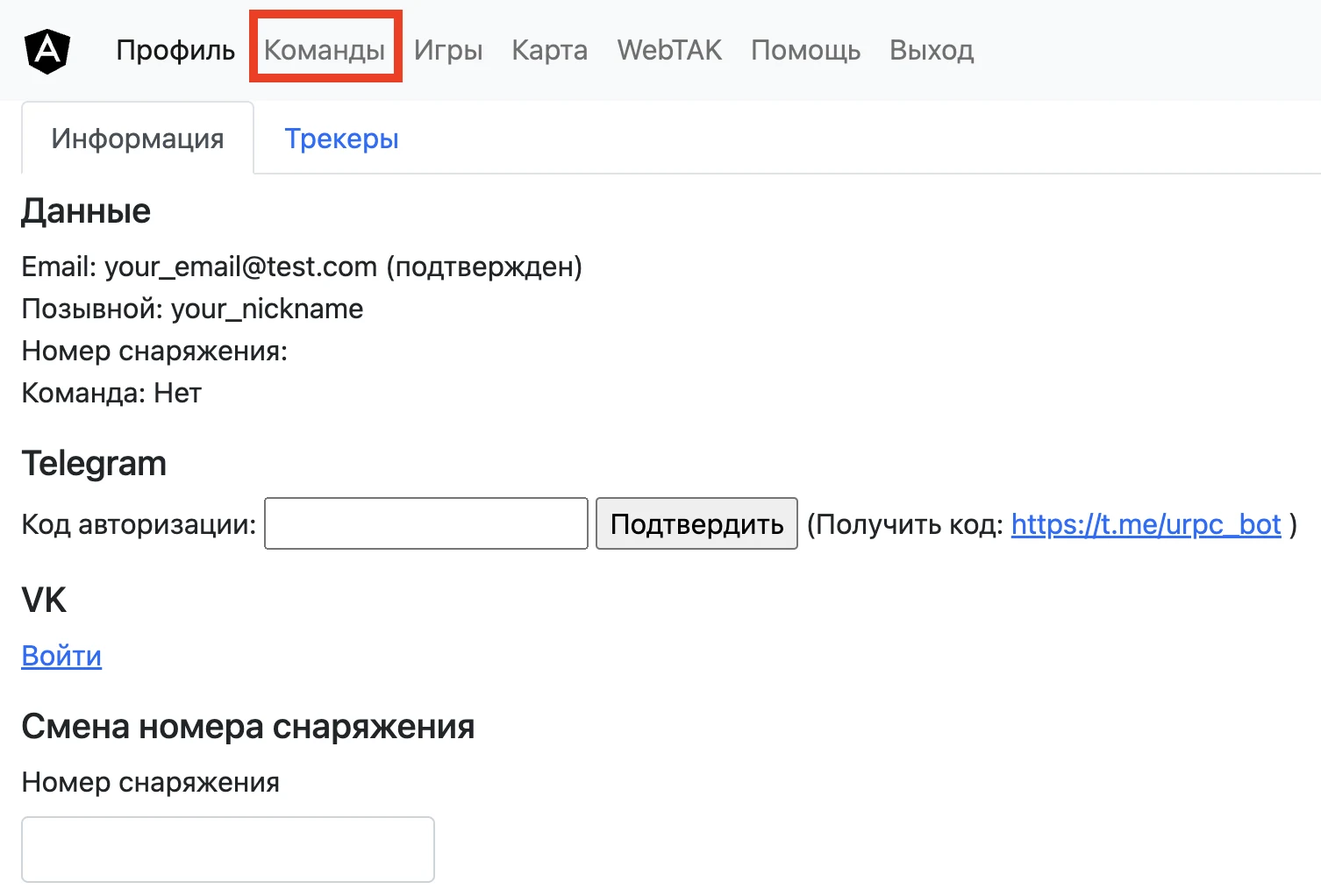

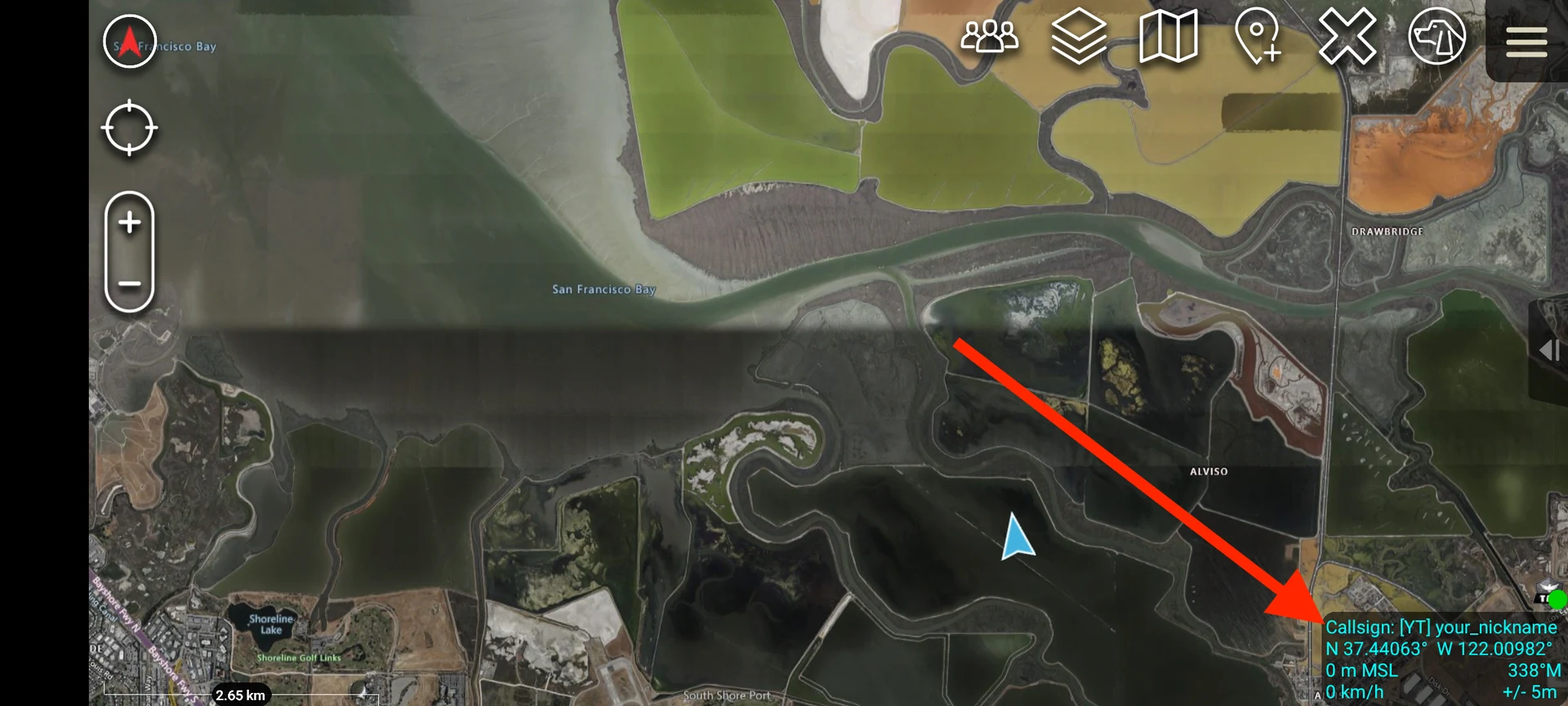

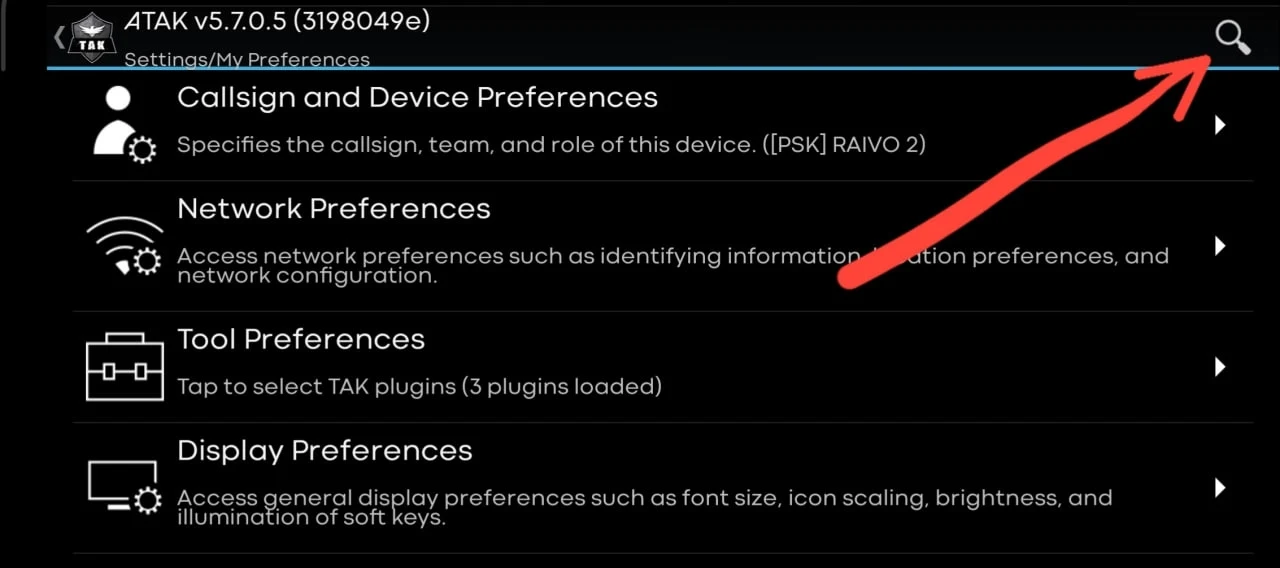

Каким бы сервером вы ни пользовались, после первого подключения нужно обязательно настроить свой профиль. Если этого не сделаете, на карте появится куча безликих маркеров со стандартными именами.

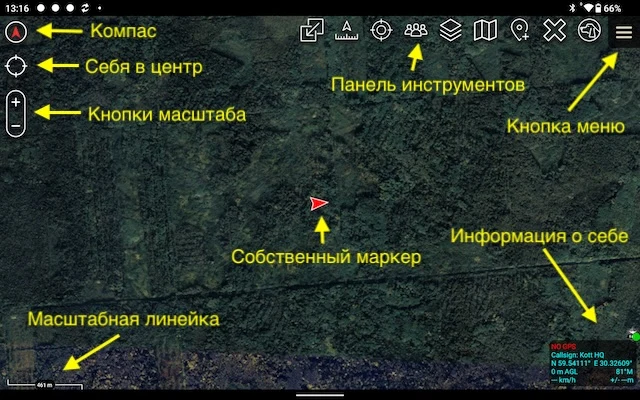

Когда ты впервые запускаешь чистый АТАК, перед тобой открывается стандартная, хоть и очень продвинутая цифровая карта. На ней можно мерить расстояния линейкой, ставить точки и чертить маршруты. Это мощная база, но главная сила АТАК заключается в модульности.

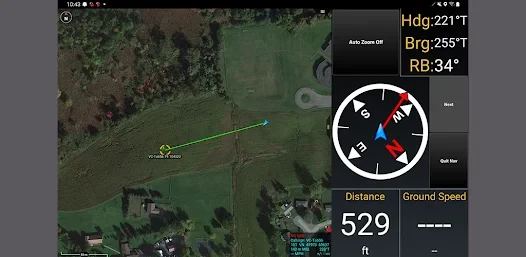

Софт построен по принципу конструктора - если тебе не хватает базовых возможностей, ты просто скачиваешь нужные плагины.

Плагины - отдельные микро-программы, которые встраиваются в интерфейс АТАК и открывают новые инструменты.

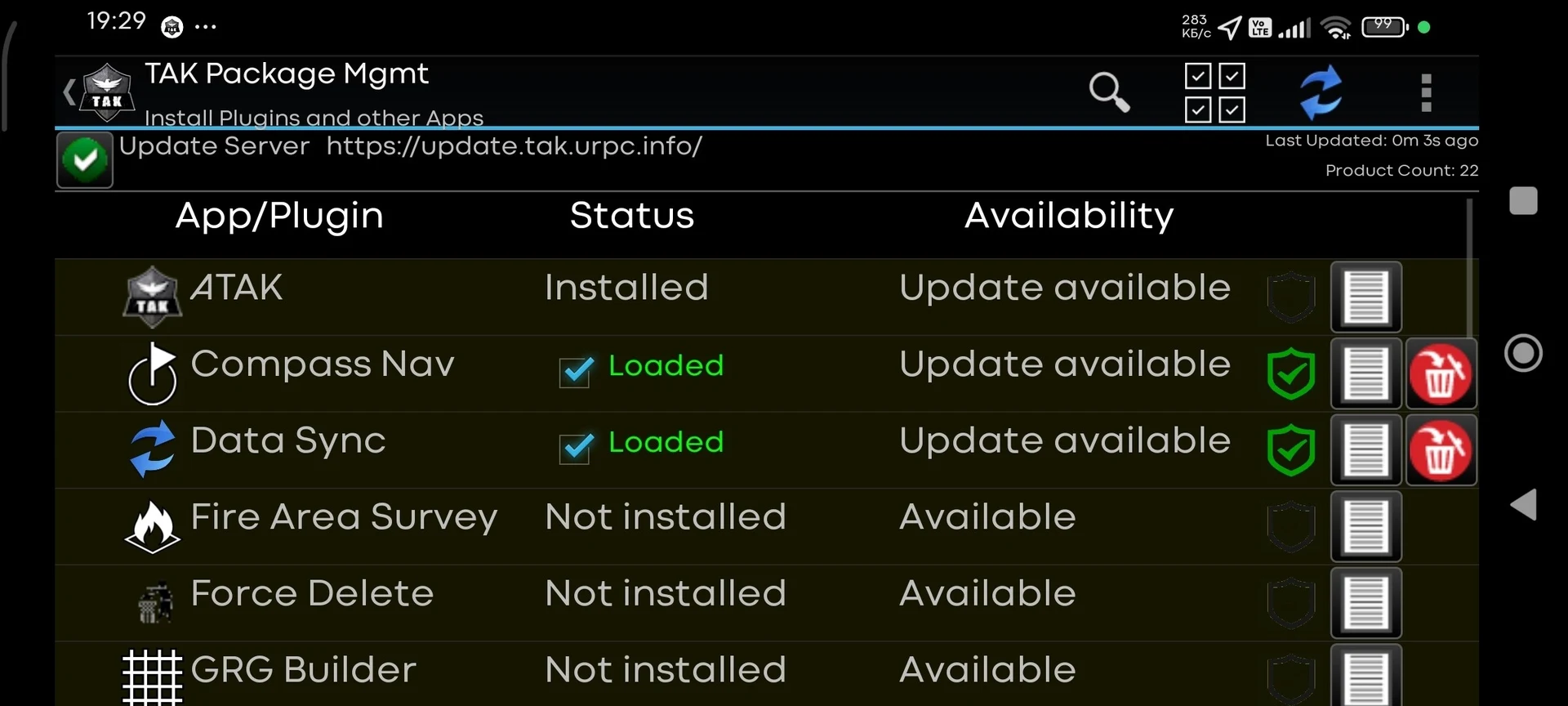

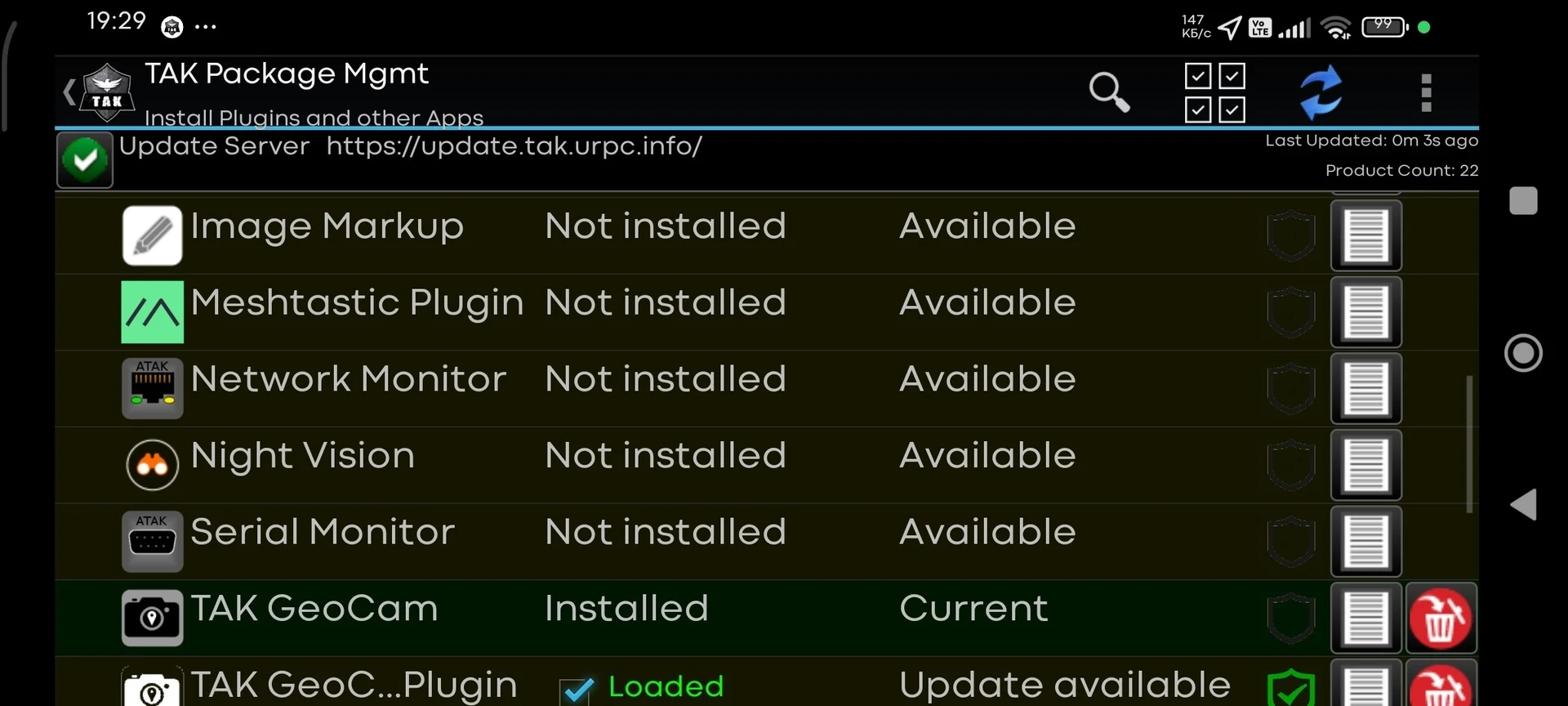

Все плагины устанавливаются с сервера провайдера в приложении, вкладка Plugins.

Иконку компаса появляется в верхнем левом углу и используется для управления ориентацией карты. Он имеет два основных режима:

Север вверху/Курс вверху (North Up/Track Up, по умолчанию).

Ручной поворот карты/Блокировка (Manual Map Rotation/Lock).

В режиме Север вверху/Курс вверху нажмите один раз на иконку компаса, чтобы переключаться между ориентацией карты Север вверху (North Up) и Курс вверху (Track Up).

Длительное нажатие на иконку компаса вызывает дополнительное меню управления, где доступны функции Ручного поворота/Блокировки (Manual Rotation/Lock) и 3D.

Выберите иконку Поворот (Rotation), чтобы войти в режим Ручного поворота карты/Блокировки.

В режиме Ручного поворота карты/Блокировки поворачивайте ориентацию карты, нажимая на карту двумя пальцами и поворачивая их в нужном направлении. Нажмите один раз на иконку компаса, чтобы заблокировать ориентацию экрана (обозначается появлением значка блокировки), и снова, чтобы разблокировать ориентацию для дальнейшей настройки. Управление 3D обсуждается в отдельном разделе.

Существует несколько вариантов взаимодействия с иконкой компаса. Нажатие на иконку компаса переключает между Север вверху и Курс вверху для просмотра карты.

Длительное нажатие на иконку компаса открывает дополнительные меню управления для Ручной ориентации и 3D-режимов. Нажмите кнопку Назад (Back button) на Android, чтобы центрировать экран на собственном маркере (Self-Marker). Выбор иконки GPS Lock to Self переместит экран к собственному маркеру и заблокирует центр экрана на положении собственного маркера.

Выберите иконку Point Dropper, чтобы открыть меню, которое содержит несколько наборов иконок, недавно добавленные точки и менеджер наборов иконок (Iconset Manager). Основные символы принадлежности маркеров (Markers symbology affiliations): Неизвестный (Unknown), Нейтральный (Neutral), Вражеский (Red) и Дружественный (Friendly). Выберите маркер из палитры, затем коснитесь местоположения на карте, чтобы разместить маркер.

Чтобы применить определенный подтип к маркеру, коснитесь поля подтипа (на картинке с надписью Ground), чтобы открыть список доступных подтипов. Сделайте выбор из списка или используйте опцию Поиск (Search) для поиска определенного подтипа из древовидного справочника.

Чтобы разместить маркер с использованием вручную введенных координат, выберите тип маркера и выполните длительное нажатие на любое место на карте. Откроется окно, позволяющее ввести желаемые координаты (MGRS, широта/долгота и т.д.).

При установке маркеру автоматически назначается имя. Чтобы изменить стандартный механизм выбора имени, введите значения в поля пользовательского префикса (Cust Prefix) и индекса (Index). Если значения введены, следующий маркер будет размещен с именем префикса и начальным номером или буквой, и каждому последующему маркеру будет присвоен следующий последовательный номер или буква.

Инструменты измерения предоставляют несколько типов измерительных инструментов для измерения расстояния и азимута (R&B). Выберите иконку из окна меню, чтобы открыть панель инструментов измерения. Панель инструментов включает круг R&B, динамическую линию R&B, линию R&B и радарную сетку.

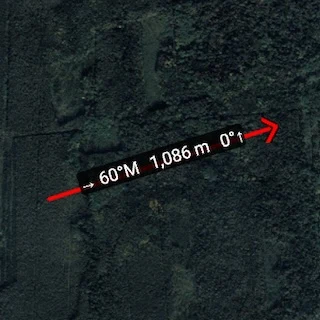

Инструмент Линия R&B вычисляет расстояние между двумя местоположениями на карте, расстояние между объектом на карте и другой точкой на карте, или расстояние между точкой на карте и собственным маркером. Выберите иконку линия R&B на панели инструментов, чтобы включить (станет жёлтой) или выключить (станет белой). Когда иконка жёлтая, коснитесь точки, от которой нужно измерить, или выполните длительное нажатие на любой маркер или объект на карте, чтобы измерить от собственного маркера до этого маркера. После выбора первой точки или объекта коснитесь другой точки или объекта, от которого нужно измерить. После установки конечных точек эта линия становится стационарной.

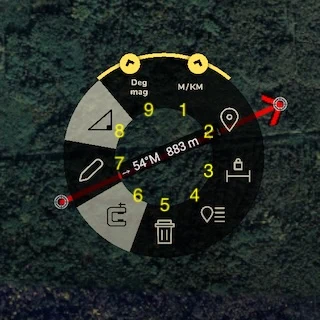

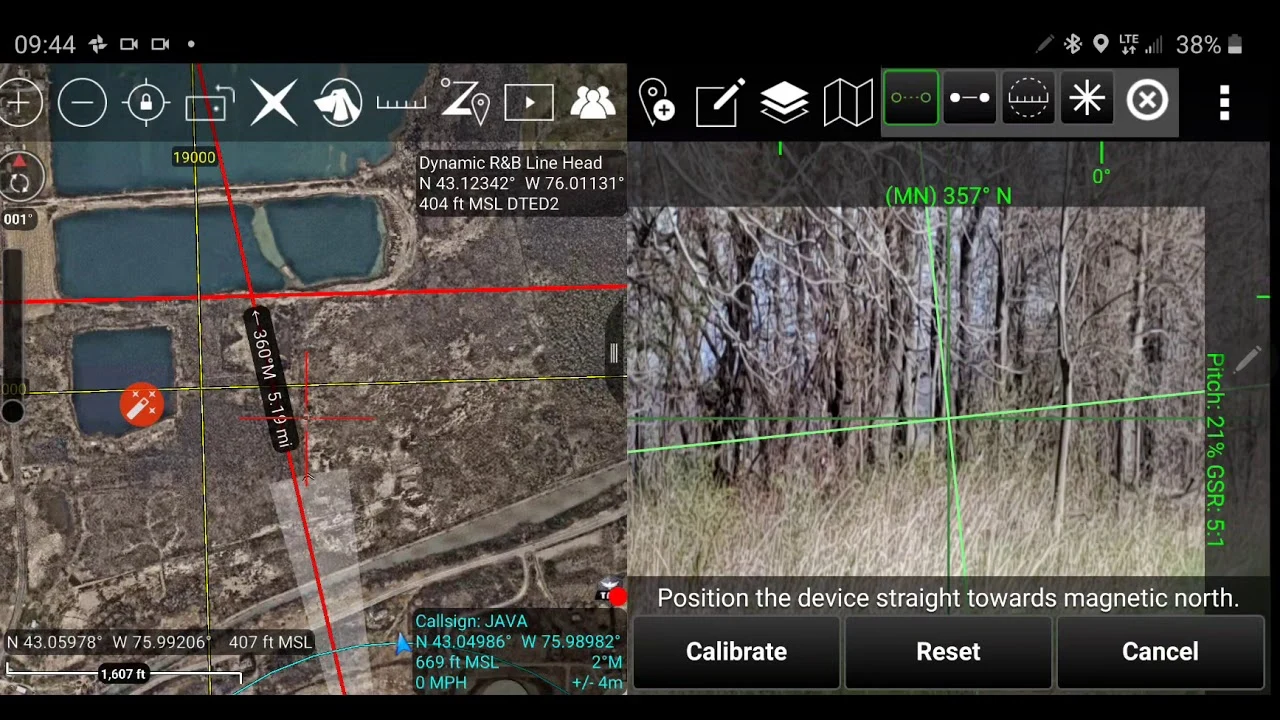

Выберите иконку Динамическая линия R&B, чтобы начать создание временной линии измерения, которую можно перемещать и которая исчезнет после выключения пункта меню. Коснитесь один раз, чтобы разместить конечную точку, затем снова для второй конечной точки. Эта линия R&B остается разблокированной. Коснитесь и перетащите конечную точку, чтобы переместить ее. Когда желаемое местоположение установлено, выберите центр линии и используйте кнопку Закрепить (2) в круговом меню, чтобы закрепить положение линии R&B. Это создаст новую линию R&B, которая останется после выключения динамической линии R&B.

Инструмент Маршруты (Routes) позволяет пользователю быстро создавать, просматривать и изменять маршруты. Выберите иконку Маршруты из меню, чтобы увидеть список существующих маршрутов, создать новые маршруты, импортировать, сортировать, экспортировать, удалять и искать маршруты. Если флажок Show All в правом нижнем углу не установлен, будут перечислены только маршруты, видимые на текущем экране карты. При нажатии на маршрут в списке карта перемещается к данному маршруту и под названием маршрута в списке появляются кнопки: Детали, Отправить, Начать движение, Редактировать, Создать обратный маршрут, Удалить.

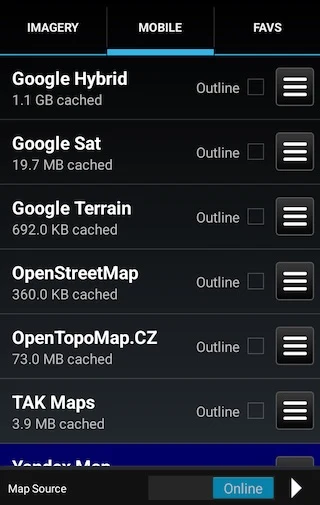

После настройки софта и плагинов перед новичками встает еще один неочевидный барьер. По дефолту АТАК подгружает стандартные онлайн-карты Google, Bing и прочие. На диване через домашний Wi-Fi все выглядит красиво. Но стоит приехать на полигон, зайти в глухой лес и потерять сеть, как при первом же зуме карты превратятся в пустое белое поле.

Чтобы не остаться на игре без навигации, АТАК необходимо заранее установить правильные оффлайн-карты.

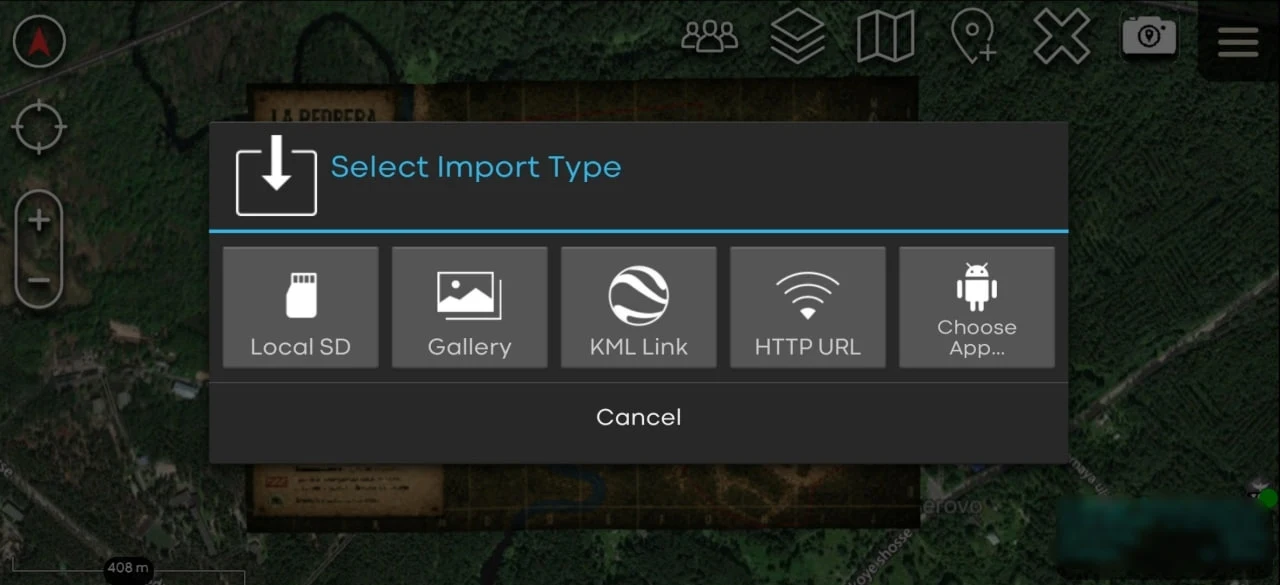

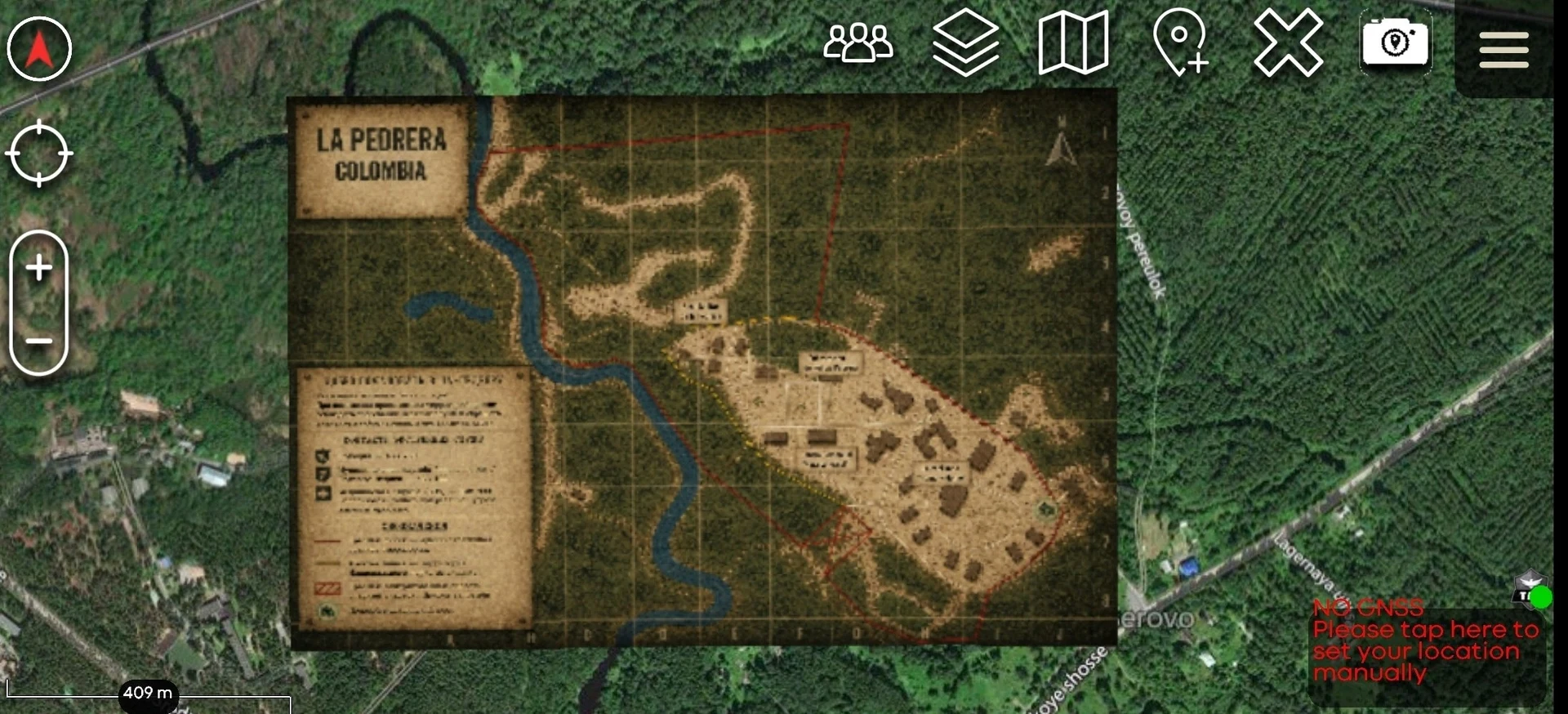

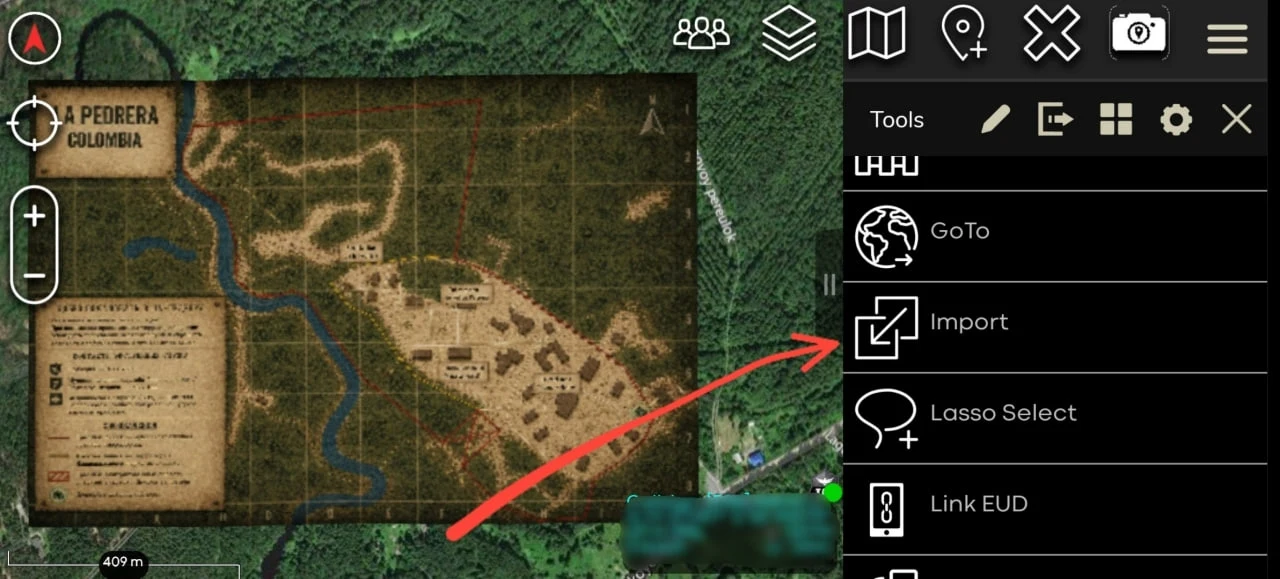

Помимо самой подложки карты, тебе постоянно придется работать с разметкой игры. Организаторы крупных проектов часто скидывают границы игровых зон, расположение баз, контрольных точек, минных полей и сетку дорог в популярных гео-форматах .kml или .kmz.

Главный смысл этой фишки в том, что тебе не нужно перерисовывать карту заново. Эти файлы накладываются слоем прямо поверх твоего спутникового снимка.

Все прелести работы с серверами мгновенно заканчиваются, как только команда заходит в глухой лес, где полностью отсутствует мобильная связь. Без интернета АТАК теряет связь с сервером и превращается в обычную одиночную оффлайн-карту.

Чтобы решить эту проблему, продвинутые команды используют связку АТАК с автономной радиосетью Meshtastic.

Для реализации этой схемы каждому бойцу в группе, помимо смартфона на жилете, требуется небольшая коробочка - модем LoRa.

У такой связки есть уникальные преимущества, но и свои технические ограничения.

Связка АТАК + Meshtastic - отличный аварийный канал связи. В идеальных условиях команда пользуется быстрым мобильным интернетом и игровым движком организаторов, но как только сотовая сеть исчезает, плагин автоматически переводит передачу маркеров на радиоканал, не позволяя ослепнуть в самый ответственный момент игры.

Android Team Awareness Kit - мощнейший инструмент, который при правильном подходе полностью убирает туман войны на полигоне.

Да, этот софт не получится настроить за пять минут на коленке прямо перед построением. Он требует усидчивости, времени на изучение мануалов и обязательной предварительной подготовки всей команды.

Но когда вся твоя сторона начинает работать в едином цифровом поле, видит маркеры союзников в реальном времени, оперативно получает разметку от оргов и координирует действия через общие маркеры целей, игра переходит на принципиально другой уровень. Вы перестаете воевать вслепую и начинаете действовать как единый слаженный организм.

Изучайте софт, тестируйте его на командных выходах и не бойтесь внедрять цифровые технологии в свои игры.
