Вступление
Термин EUD расшифровывается как End User Device, а переводится как оконечное устройство пользователя. Пришел этот термин в наше хобби из военной сферы, где уже давно пробрался в различные спецподразделения по всему миру.
Само устройство чаще всего представляет собой обычный (или модифицированный) Android-смартфон, который зафиксирован на жилете посредством специального откидного крепления и подключен к системе коммуникаций бойца.
Многие до сих пор считают использование телефона в быстром доступе на плитнике элементом антуража или "понтов", но на самом деле это жесткая необходимость для тех, кто хочет перерасти хаотичную беготню в лесу.
Почему классическая радиосвязь уже не вывозит
Вспомним классическую, знакомую каждому картину: у каждого есть своя радиостанция и бумажная карта, которую организаторы выдают на построении.
Обычно карта формата А4. В лучшем случае её ламинируют, в худшем - ты сам пихаешь её в прозрачный файлик и убираешь в административный или утилитарный подсумок. И вот, уже на игре, через пару часов активных побегушек или после первого дождя этот листок превращается в тряпочку.
Но главная проблема на крупных играх - управление стороной через радиоэфир:
- Аналоговый радиоканал почти всегда имеет жесткое ограничение - говорить может только один. Как только кто-то вступает в бой, канал мгновенно забивается криками, и передать критически важную информацию или вызвать подкрепление становится невозможно.
- Передача координат голосом всегда субъективна. Фразы в духе: "Мы закрепились у левого здания, справа от синего забора, спереди нас просека" - прямой путь к дезинформации штаба и союзников. Игроки в стрессе путают стороны света, командир воспринимает ориентиры по-своему. В итоге группы теряют время или, что еще хуже, начинают огонь по своим.
- Командир стороны, который управляет силами только по радиостанции, играет в "морской бой" с закрытыми глазами. Чтобы вычислить актуальное положение своих подчиненных, он вынужден вручную вызывать командиров групп. Пока информация дойдет, пока её отметят на бумажной карте - ситуация на полигоне уже пару раз изменится, и позиции потеряют актуальность.
Классическая радиостанция - отличный инструмент для коротких команд внутри группы. Но как только масштаб мероприятия увеличивается до работы нескольких взводов, аналоговая связь сеет сплошной хаос.
Что поменяется, когда появится экран на груди?
Переход на EUD полностью изменит управление командой. Вместо хаоса в эфире вы получите понятную картинку на экране смартфона.
- Устройство в фоновом режиме (через ATAK) позволяет видеть союзников на обычной карте. Данные обновляются постоянно, с установленной периодичностью. Больше не надо каждые 5 минут запрашивать или докладывать своё местоположение. Любой союзник видит вашу актуальную позицию на карте так же, как и вы - остальных.
- Возможность цифрового целеуказания. Заметил вражескую позицию, крупные перемещения или транспорт? Забудь про долгие объяснения и ориентиры по рации. Пару нажатий по экрану - и союзники со штабом уже видят все твои пометки.
- Интеграция с прочими системами. Некоторые организаторы внедряют поддержку ATAK в свои мероприятия. Можно прямо на экране увидеть статус точек и актуальные задачи. Также некоторые передовые провайдеры ATAK позволяют логировать все радиопереговоры в DMR и передвижения сторон с последующим выводом статистики.
На каком железе строить систему?
Просто взять свой основной смартфон и положить в административный подсумок - это не EUD. Чтобы система реально помогала в бою, а не отвлекала, её нужно правильно собрать и настроить.
Поговорим о выборе смартфона (да-да, лучше купить отдельный девайс под эти задачи), операционной системы и о распространенных на рынке креплениях.
- Только Android. В нашей концепции безоговорочно доминирует именно эта OC. Попытки использовать iOS под реальные задачи в полях быстро упираются в тупик. Закрытая архитектура системы жестко ограничивает работу приложений в фоновом режиме: трекер может спокойно "уснуть", и союзники перестанут видеть твою актуальную позицию на карте. Кроме того, Android позволяет без костылей загружать любые кастомные оффлайн-карты полигонов и без проблем подключать внешнюю периферию.
Личный опыт: Я давно хотел более удобно использовать телефон на играх, и вот в какой-то момент на Авито увидел оригинальное крепление Juggernaut Case под Galaxy S9. Купив крепление, а потом телефон под него (именно в таком порядке), я начал приводить старенький б/ушный Самсунг 2018 года выпуска к рабочему состоянию: установил LineageOS, настроил разрешение экрана через ADB на минимально возможное и накатил пару важных программ (ATAK, ClearEXIF, AlpineQuest). В итоге из батареи всего на 3000 мАч удается выжать 8–10 часов работы с софтом и обновлением позиции раз в 60 секунд.
- Защита и варианты монтажа. Попадание шара по дисплею или блоку камер смартфона гарантированно их разобьет. Поэтому рассмотрим самые популярные и доступные на рынке форматы чехлов и креплений.
Juggernaut.case
Наверное, самое известное и популярное жесткое крепление и чехол. Позволяет удобно зафиксировать телефон на жилете и откидывать его одной рукой, когда надо. Также бренд имеет развитую линейку аксессуаров (зарядные кабели, кабели для передачи данных). Существуют даже версии маунтов, позволяющие заряжать телефон прямо на плитнике с помощью встроенной беспроводной зарядки.
Но есть и минусы у системы от данного производителя::
- Проблема с надежностью PALS-креплений. В старых сериях пластиковые "ноги", которыми маунт устанавливался на MOLLE-интерфейс, со временем отламывались. В будущих версиях производитель это исправил, сделав фиксацию не в распор а просто сверху-вниз
- Слабая защита. Сами чехлы никак не защищают блок камер. На самых старых версиях была тонкая поликарбонатная вставка, но страйкбольный шар она все равно не держит.
- Цена. Сборка из оригинального чехла и крепления актуального поколения выйдет вам в районе $200–300, а на б/у рынке такие вещи - редкий гость (мне в свое время просто повезло)
В остальном это отличные и проверенные временем решение, которое задало тренд на использование смартфонов в полях, но высокая цена заставляет игроков искать альтернативные варианты
Kägwerks
Второй крупный производитель чехлов и креплений который постепенно вытесняет Juggernaut в некоторых спецподразделениях. Бренд замечен в армейских спецподразделениях армии США в рамках программы Nett Warrior
Если Juggernaut идет по пути массивной защиты бронекапсулы со смартфоном, то у Kägwerks совершенно другая философия:
- Низкий профиль и эргономика. Чехлы и маунты Kägwerks заметно тоньше, компактнее и легче. Они спроектированы так, чтобы минимально выпирать из габаритов жилета. Это огромный плюс, когда ты работаешь с оружием на ремне - стропа гораздо меньше цепляется за чехол на груди.
- Продуманные порты питания. Все разъемы под кабели выведены максимально аккуратно и эргономично, чтобы провод уходил на плечевую лямку без лишних изломов.
Но косяки здесь тоже имеются, и для многих они станут решающими:
- Камеры все так же открыты. Как и главный конкурент, Kägwerks создавали чехлы под условия, где шары в упор в оптику не прилетают. Защиты камер из коробки нет - придется придумывать наклейки из поликарбоната.
- Недоступность на гражданском рынке. Если б/у Juggernaut еще можно чудом выловить на барахолках или Авито (как повезло мне), то Kägwerks официально ушли в сектор "только для военных и силовых структур". Купить его сейчас гражданскому лицу даже в США — задача со звездочкой, а ценник за комплект из чехла и маунта легко пробивает отметку в $300.

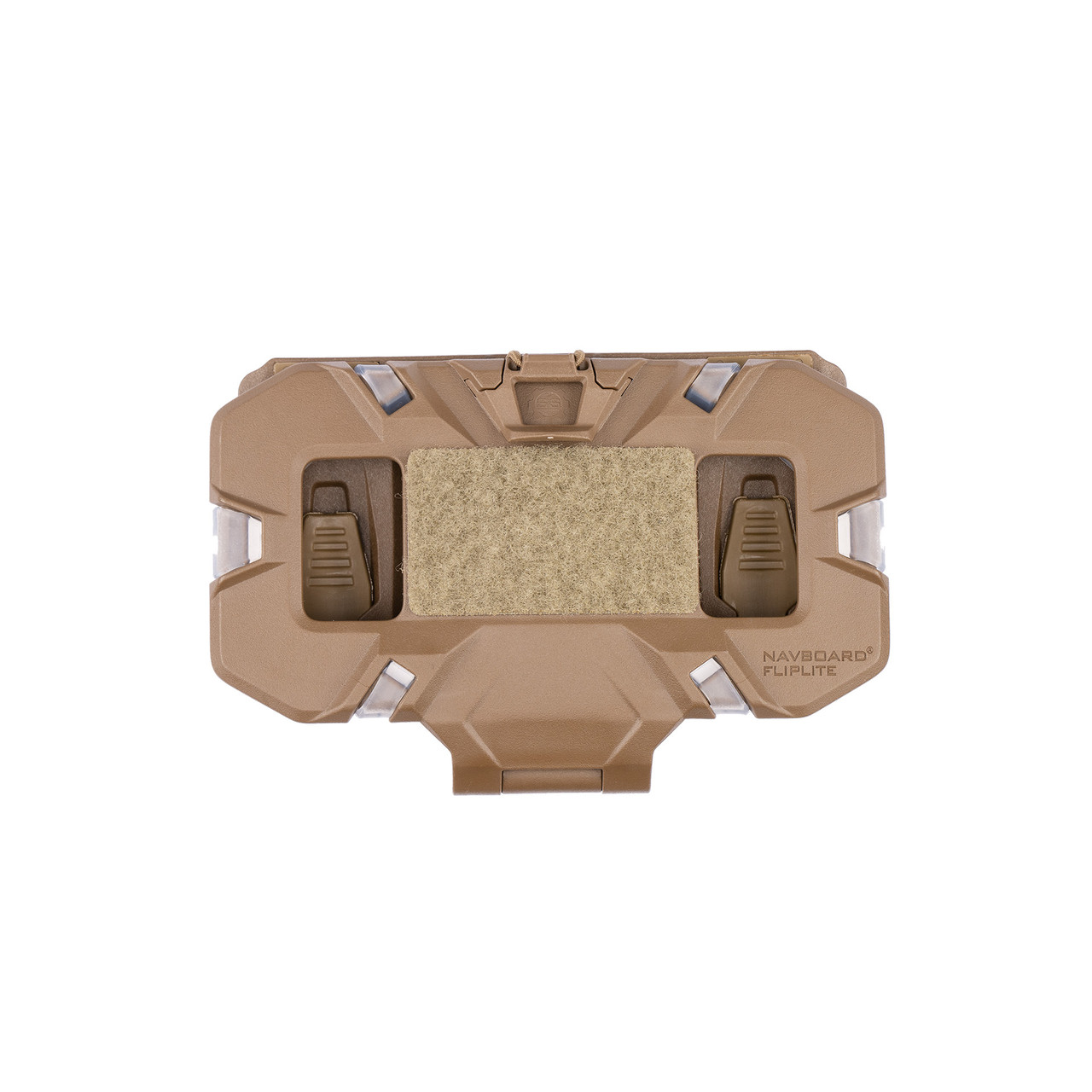

S&S Precision Navboard И РЕПЛИКИ
Если оригинальные Juggernaut и Kägwerks - это жесткая экосистема под конкретный телефон, то концепция Nav Board предлагает полную свободу выбора девайса.
По сути, это жесткая откидная платформа, которая крепится на MOLLE-интерфейс жилета, а сам смартфон фиксируется на нем с помощью силиконовых жгутов, резинок или регулируемых пластиковых зажимов.

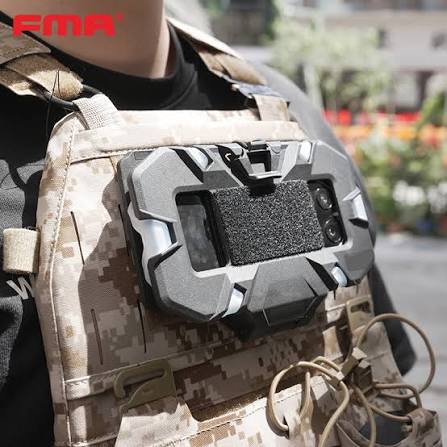

На страйкбольном рынке этот сегмент практически полностью захвачен китайскими репликами от брендов вроде FMA и многочисленными поделками с AliExpress.
Плюсы у такой системы очевидны:
- Абсолютная всеядность. Тебе не нужно подбирать телефон под чехол или менять крепление при покупке нового смартфона. На этот столик можно одинаково успешно закрепить старый Xiaomi, флагманский iPhone в обычном гражданском чехле или даже полноценный туристический навигатор.
- Цена и доступность. Китайская реплика Nav Board стоит копейки, продается на любом маркетплейсе и по карману абсолютно любому игроку.
Однако за универсальность приходится платить минусами, которые в нашем хобби могут стать критическими:
- Нулевая защита экрана и камер. В отличие от вышеперечисленных решений, Nav Board оставляет твой смартфон полностью открытым. Поэтому при использовании такой системы тебе придется самостоятельно колхозить защиту: как минимум вырезать и клеить поверх толстый кусок поликарбоната.
- Эргономика фиксации. Резиновые жгуты или силиконовые сетки, которыми телефон притягивается к панели, со временем перетираются и лопаются. Кроме того, они часто перекрывают важные зоны экрана, закрывают обзор фронтальной камеры или намертво зажимают боковые кнопки громкости и блокировки, вызывая случайные нажатия.
Китайский Nav Board - отличный и недорогой вариант для тех, кто хочет попробовать концепцию EUD и понять, удобно ли ему вообще играть со смартфоном на груди, не вкладывая при этом сотни долларов в передовое снаряжение.

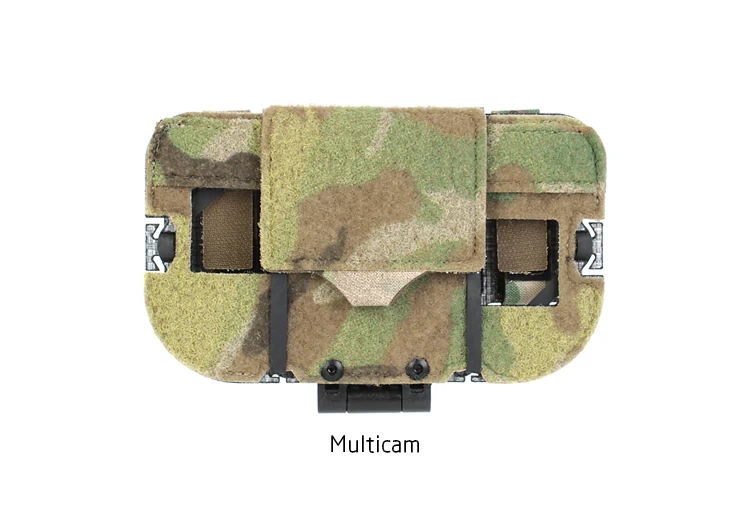

Еще одна версия этого крепления:
Блок 4. Как передавать данные(даже если нет интернета)
Купить оригинальный чехол, настроить систему и залить оффлайн-карты только половина дела. Главный технический тупик, в который упирается большинство новичков - как передавать данные.
Чтобы концепция EUD работала, смартфоны на полигоне должны как-то обмениваться между собой данными: передавать координаты и принимать метки целей.
Без стабильного канала связи твое навороченное крепление со смартфоном превращается в бесполезный кирпич.
На сегодняшний день в страйкболе есть несколько путей решения этой проблемы:
Мобильный интернет
Самый очевидный и простой вариант. Смартфон гоняет трафик через обычную мобильную сеть на выделенный сервер.
Для воскресок и полигонов в черте города этого хватает за глаза. Но как только мы выезжаем на крупный суточный проект в ебенях где нету сотовой связи появляются проблемы:
- Отсутствие покрытия. Большинство страйкбольных полигонов - глухие леса, заброшенные детские лагеря или неизвестные постройки более развитой древней цивилизации, где связь ловит в лучшем случае на вершине холма. Стоит спуститься в низину или зайти в подвал здания - сеть пропадает.
- Перегрузка вышки. Даже если на полигоне стоит вышка сотовой связи, она рассчитана на стандартный трафик местной деревни. Когда на игру приезжает 500–1000 игроков и все одновременно включают смартфоны с трекерами, базовая станция оператора мгновенно ложится от перегрузки. Интернет пропадает у всех.
Mesh-сети и автономные радиомодемы
Это продвинутая ступень использования EUD в страйкболе, к которой сейчас приходят все крупные и технически подкованные команды.
Чтобы не зависеть от капризов сотовых операторов, передача данных переводится на радиоканал.
Обычно для этого используются компактные радиомодемы (например Meshtastic), которые размещаются на снаряжении.
Схема работы выглядит так:
- Твой смартфон на жилете подключается к LoRa модему по Bluetooth.
- ATAK(или прочий софт) передает координаты смартфона на радиомодем.
- Модем кодирует данные и передает их в эфир по радиоканалу в радио диапазоне 433(не советую) или 868 МГц.
Главный прикол Mesh-сети - ей вообще не нужен интернет.
Сеть разворачивается автономно прямо на месте. Более того, каждое устройство в такой сети работает как ретранслятор.
Если боец в первой группе находится в километре от штаба и не добивает напрямую, его пакет данных автоматически переправляется через модем бойца в другой группе, который идет посередине, и долетит до штаба.
Чем больше игроков на стороне используют такие модули, тем шире и стабильнее становится покрытие по всему полигону.
ИТОГ
Использование полноценной концепции EUD в страйкболе - сложный, трудоемкий и финансово затратный процесс.
Тебе придется потратить время на поиск нужного железа, настройку софта через костыли, организацию питания и защиту камеры от шаров.
Если же команда решит уйти от мобильного интернета в сторону Mesh-сетей, то цене добавятся еще и радиомодемы.
Стоит ли игра свеч? Однозначно да.
Все затраты окупаются в первой же фазе на крупном проекте. Возможность видеть поле боя как на мини карте в игре, моментально координировать боевые группы без единого слова в рации и не тратить время на выяснение свой/чужой выводит эффективность совершенно другой уровень.
Команда, освоившая EUD, действует кратно быстрее и точнее тех, кто до сих пор пытается ориентироваться по мокрому листку А4 .
Смартфон на жилете - не дань моде и не элемент антуража. Это рабочий инструмент современной цифровой тактики, который навсегда меняет представление о игре.
В следующей статье разберем самую главную программу на таком смартфоне - ATAK.
